The applicability of various potential evapotranspiration estimation methods in the headwater area of the Yellow River
-
摘要: 潜在蒸散量(Potential Evapotranspiration)是区域水量平衡研究的重要参数。为在资料短缺的情况下准确计算潜在蒸散量,并科学评价其简化算法的适用性。基于黄河源区11个气象站点1970—2018年气温、降水、相对湿度、风速、日照时数等逐日观测资料,以联合国粮农组织(FAO)推荐的Penman-Monteith(PM)法为参考,从年、月及空间尺度等方面分析了Priestly-Taylor(PT)法、Doorenbos-Pruitt(DP)法、Hargreaves-Samani(HS)法、Rohwer(RO)法、Thornthwaite(TH)法、Blaney-Criddle(BC)法6种简易算法的计算精度。结果表明在黄河源区HS法与PM法的平均偏差最低,仅为3.487 mm/mon,精度最高。但HS法未考虑平均相对湿度对于潜在蒸散量估算效果的影响,在气候湿润的黄河源区东南部红原县、河南县、若尔盖县、玛曲县及久治县存在精度不高的问题。因此引入平均相对湿度因子对HS法进行修正,并评价了改进后的HS法的应用效果。结果表明,引入平均相对湿度因子修正HS法后,黄河源区整体年潜在蒸散量的平均偏差由−22.008 mm/a降至6.174 mm/a;月潜在蒸散量的平均偏差由3.487 mm/mon降至1.031 mm/mon;空间尺度上,以上5县的平均偏差明显降低,平均降幅达5.33 mm/mon。表明改进后的HS法能够有效解决黄河源区东南部精度不高的问题,可以为黄河源区潜在蒸散量的简化计算提供参考。
-
关键词:
- 潜在蒸散量 /
- 适用性 /
- Hargreaves-Samani法修正 /
- 黄河源区 /
- 估算方法
Abstract: Potential evapotranspiration is an essential parameter for regional water balance analysis. To realize the accurate calculation of potential evapotranspiration when data are lacking, scientific evaluation of the applicability of the simplified potential evapotranspiration algorithm in the headwater area of the Yellow River is carried out. Based on daily observation data of temperature, precipitation, relative humidity, wind speed, and sunshine hours from 11 meteorological stations in the headwater area of the Yellow River from 1970 to 2018, the calculation accuracy of six simplified methods for potential evapotranspiration calculation are analyzed by using the FAO Penman-Monteith (PM) method as a reference method from the aspects of the year, month and spatial scales, including the Priestly-Taylor (PT) method, Doorenbos-Pruitt (DP) method, Hargreaves-Samani (HS) method, Rohwer (RO) method, Thornthwaite (TH) method and Blaney-Criddle (BC) method. The results show that the mean deviation between the HS method and the PM method, only 3.487 mm/mon, is the lowest in the headwater area of the Yellow River and the accuracy is the highest. However, the HS method does not consider the influence of the average relative humidity on potential evapotranspiration estimation, resulting in low accuracy in the humid climate of Hongyuan County, Henan County, Ruoergai County, Maqu County and Jiuzhi County in the southeast of the headwater area of the Yellow River. Therefore, this article introduces the average relative humidity factor to modify the HS method and evaluates the application effect of the improved HS method. It is found that after the HS method is revised, the mean deviation of the overall annual potential evapotranspiration in the headwater area of the Yellow River decreases from −22.008 mm/a to 6.174 mm/a, and the mean deviation of the monthly potential evapotranspiration decreases from 3.487 mm/mon to 1.031 mm/mon, respectively. On the spatial scale, the mean deviation of the above 5 counties decreases significantly, with an average drop of 5.33 mm/mon, indicating that the improved HS method can effectively solve the problem of low accuracy in the southeast of the headwater area of the Yellow River, and can provide a reference for the simplified calculation of potential evapotranspiration in the headwater area of the Yellow River. -
黄河源区是我国重要的水资源补给源头和生态安全屏障。近年来黄河源区气候朝着暖湿化方向发展,导致区内水热平衡发生变化[1]。如何科学评价气候变化对水量平衡的影响,是当前国内外研究的热点问题,其中潜在蒸散量估算的准确性对于气候变化下水量平衡分析和陆面水文过程模拟至关重要。
潜在蒸散发受纬度、气候条件(水气压、相对湿度、温度、风速、日照时数等)、海拔高度和地表立地条件等因素影响,其动力学过程极为复杂。迄今对于如何准确估算潜在蒸散量的问题仍然没有得到很好的解决,对此学者提出了包括综合法Penman-Monteith法、基于辐射的Priestly-Taylor法、Makkink法、Jensen-Haise法和Doorenbos-Pruitt法、基于温度的Hargreaves-Samani法、Thornthwaite法、Hamon法和Blaney-Criddle法,以及基于风速的Rohwer法等在内的50余种估算方法[2]。其中Penman-Monteith法(PM法)物理意义强,综合考虑了能量平衡和水汽扩散,计算精度高且与蒸发皿蒸发量及水面蒸发量有较高的相关性[2-3],被联合国粮农组织(FAO)列为计算潜在蒸散量的首选方法。但是PM法需要十分详尽的气象资料[4],在气象站点稀少的地区存在模型参数获取困难的问题,而其他方法需要的输入参数较少,如TH法和BC法仅需要温度资料,在气象资料短缺的区域,此类简易算法的应用难度更低,可以代替PM法估算潜在蒸散量。然而不同的潜在蒸散量估算方法表现出很强的地区差异性[5],各研究区适宜的替代模型并不相同,需要对其适用性进行评估。李晨等[6]以PM法为参考,对比了48Penman法、Hargreaves-Samani法、Pristley-Taylor法、Irmark-Allen法、Makkink法和Penman-Van Bavel法等6种简易算法在四川省不同区域的计算精度,发现四川东部盆地区表现最好的是Hargreaves-Samani法,其他区域均为Pristley-Taylor法,48Penman法和Makkink法的偏差较大,推荐在东部盆地区使用Hargreaves-Samani法,在盆周山地区、川西南地区与川西高原区使用Pristley-Taylor法代替PM法进行潜在蒸散量的估算。刘晓英等[7]选取了华北地区6个气象站点,探讨了Priestly-Taylor法在干旱气候条件下的适用性问题,其研究发现辐射项占比越高,Priestly-Taylor法与PM法吻合程度越高,并指出应对Piestley-Taylor法进行适当修正。随后研究人员引入不同方法,根据区域特性校准了简易模型的原始参数。如Bormann[8]发现不同估算方法之间存在显著的线性关系,采用线性修正方法能够提高替代方法与PM法的拟合程度。范文波等[9]和贾悦等[10]基于贝叶斯原理,分别在玛纳斯河流域及川中丘陵区,对Hargreaves-Samani法(即HS法)原始系数进行修正,校准后的模型平均误差显著降低,优化了HS法在干旱和湿润2 种气象条件下的应用效果。黄河源区地域辽阔,气象站点密度相对较低,在本区及类似区域(如西藏北部高原湖盆区)应用PM法受到限制,但目前针对黄河源区潜在蒸散量简化计算的研究尚不多见。
在此背景下,本文利用黄河源区11个站点1970—2018年逐日气象数据,以PM法为参考,根据黄河源区气候及下垫面特性选取6 种简易方法(PT法、HS法、DP法、RO法、BC法和TH法)估算潜在蒸散量,对比评价各方法在黄河源区的适用性,筛选出本区适用性最强的简易方法并根据气象要素敏感性进行修正,以期进一步提高其在黄河源区的计算精度和适用性。研究成果对黄河源区或相同气候条件下资料短缺的区域,选用精度高且计算简便的潜在蒸散量估算方法有着重要的借鉴意义。
1. 研究区概况

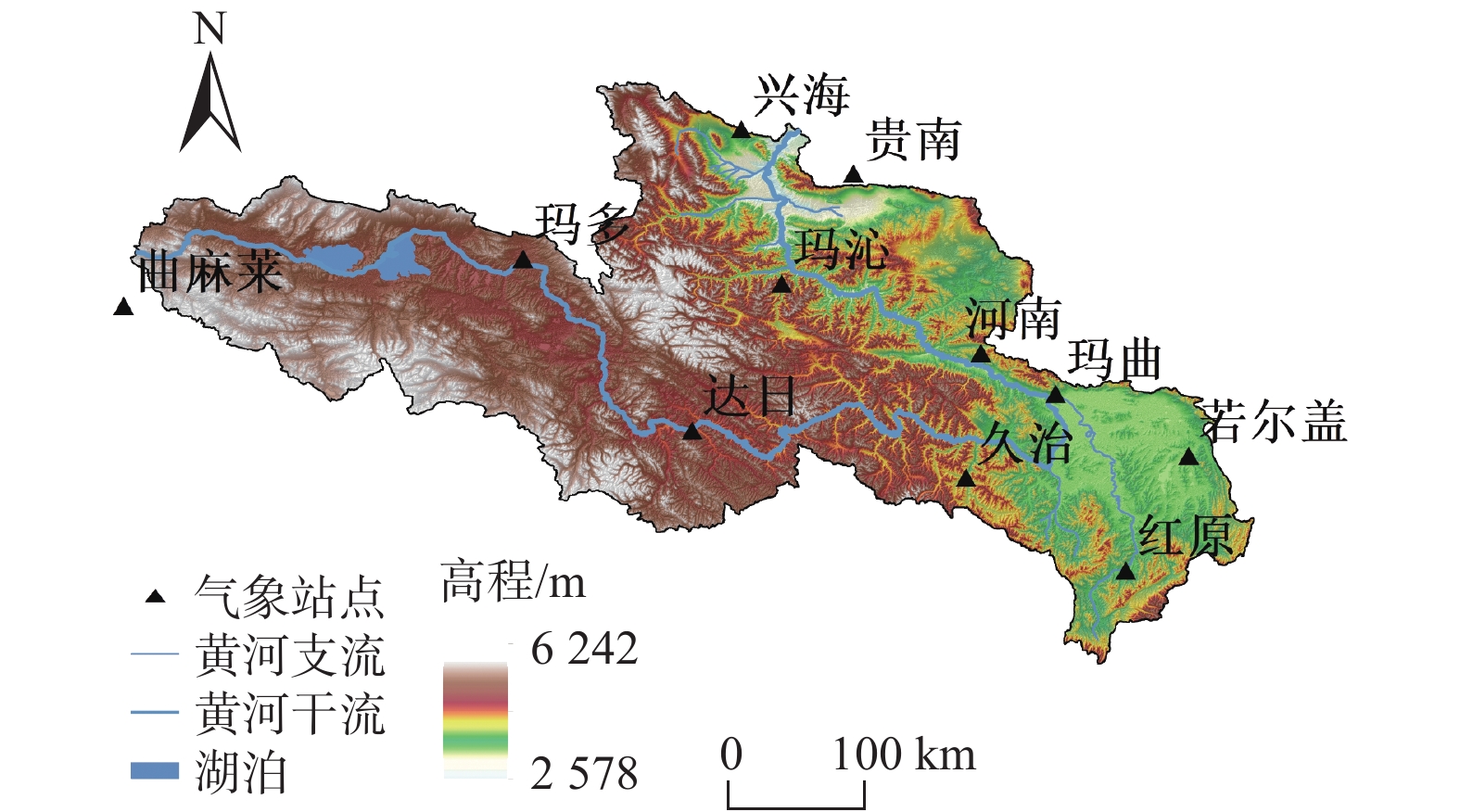

黄河源区一般指河源至唐乃亥水文站的区间[11],位于青藏高原东缘,面积约12.2 ×104 km2,源区涵盖青海、四川和甘肃三省的16个县级行政单元,其中设有气象站点的县自西向东依次为青海曲麻莱、玛多、达日、兴海、玛沁、贵南、久治,河南蒙古自治县,甘肃玛曲,四川红原和若尔盖(图1)。
黄河源区地势较高,人类活动相对较少,区域内地貌众多,水系发育,地下水丰富,水源涵养功能极佳。本区地势西北高、东南低,黄河自西向东经玛曲县折向北方奔流,黑河、白河是其两大主要支流及重要的水源地或产流区[1]。黄河源区80 %以上植被为高原草地、林地和沼泽[12]。气候区划上属于青藏高原亚寒带半湿润区,平均气温−0.9~3.8 ℃。年降水量250~800 mm,自西北向东南递增,年内变化大,降水为本区径流的主要补给源。
2. 数据来源与研究方法
2.1 数据来源
2.1.1 气象资料
气象数据来自中国国家气象科学数据中心(http://data.cma.cn/),依据研究区范围(图1)选定11个气象站点1970—2018年的逐日数据,数据集主要包括降水量、最低最高及平均温度、相对湿度、风速、日照时数等。根据实测值的趋势对数据集进行异常值修正及缺测值插补、计算潜在蒸散量并进行空间插值处理。
2.1.2 地形数据
地形数据来自中国科学院地理空间数据云(http://www.gscloud.cn/)。数据产品为SRTM3 V4.1版本,分辨率为90 m。对数据进行预处理后,重采样为0.1°×0.1°经纬网格高程数据。
2.2 研究方法
表1列出了PM法和对比方法(DP法、PT法、BC法、TH法、HS法和RO法)的计算公式、参数物理意义、各方法优点和不足。辐射参数a=0.183,b=0.681[13],各方法具体计算过程参见文献[2,14]。按照Allen[15]等的研究,日尺度的土壤热通量G相对于Rn较小,故忽略不计。对比方法选取的主要依据为黄河源区气候条件及估算方法考虑的气象要素。首先,针对本区辐射强烈的特性,选取了基于辐射的DP法和PT法。其次,根据本区寒冷干旱的气候条件选取了基于温度的BC法、TH法和HS法。最后,以考虑了风速和水汽压的RO法作为补充。
表 1 潜在蒸发量估算公式Table 1. Estimation formula of potential evapotranspiration方法 公式 参数含义 优点 不足 PM法[15] Epm=0.408Δ(Rn−G)+γ900T+273U2(es−ea)Δ+γ(1+0.34U2) Δ为温度对饱和水汽压曲线的斜率/(kPa⋅∘C−1);Rn和G分别为地表净辐射和日土壤热通量/(MJ⋅m2⋅d−1);γ为干湿表常数/(kPa⋅∘C−1);T为日平均气温/∘C;U2为2 m处风速/(m·s−1);es和ea分别为饱和水汽压和实际水汽压/kPa 联合国粮农组织推荐的首选方法,物理意义强,综合考虑了辐射项和风速项 需要的气象资料及模型参数多,在资料短缺的地区应用受到限制 BC法[16] Ebc=0.85p(0.46Ta+8.13) p为白天天数占全年白天天数的百分比;Ta为月平均气温/∘C 所需资料和参数少,计算
简便计算精度较低 TH法[17] Eth={0,Ta<0∘C1.6C(10TaI)β,0∘C≤Ta≤26.5∘CC(−415.85+32.24Ta−0.43(Ta)2),Ta>26.5∘C I为年温度效率指数;β为热量指数的函数;C=d⋅N/360,其中d为月平均日照时数,N为每月天数 基于水量平衡原理提出,计算时仅需月均温度的
数据计算精度受温度影响,夏季偏高 RO法[18] Ero=0.44(1+0.27U2)(es−ea) 参数意义同上 基于空气动力学原理,考虑水汽压和风速的影响 未考虑辐射项影响,在辐射强烈的地区误差较大 HS法[19] Ehs=0.0023×0.408(T+17.8)(Tmax−Tmin)0.5Ra Ra为大气层外太阳辐射/(MJ⋅m2⋅d−1) 需要气象资料较少,适用于干旱半干旱地区 未考虑风速、湿度的影响 DP法[20] Edp=0.408b⋅ΔΔ+γ⋅Rs−0.3 b为基于风速和湿度的修正系数,Rs为短波太阳辐射/(MJ⋅m2⋅d−1) 需要的参数较少,计算
简便未考虑蒸发潜热的影响 PT法[21] Ept=1.26ΔΔ+γ(Rn−G)λ λ为蒸发潜热/(MJ⋅kg−1),其余参数意义
同上需要参数较少,计算简便 未考虑风速项 2.3 精度评价标准
本文以PM法为参考,采用一致性系数(d)、平均偏差(MBE)、决定系数(R2)、均方根误差(RSME)4个指标从年和月尺度上比较六种方法估算值与PM法计算结果之间的吻合程度。其中,一致性系数d及决定系数R2能够反映被评价方法与PM法二者估计值的相关程度,指示两者是否具有相同的变化趋势及分布规律。平均偏差和均方根误差能够反映二者的偏离程度,平均偏差为正时代表正偏差,即评价方法较PM法高估了Ep,反之则为负偏差,表现为相对低估。d和R2越接近1,MBE和RSME越接近0,则该方法与PM法一致性越好,计算精度越高。各指标计算公式如下:
d=1−n∑i=1(Epi−Epmi)2n∑i=1(|Epi−ˉEpm|+|Epmi−ˉEpm|) (1) MBE=n∑i=1(Epi−Epmi)n (2) R2=[n∑i=1(Epi−ˉEp)(Epmi−ˉEpm)]n∑i=1(Epi−ˉEp)2⋅n∑i=1(Epmi−ˉEpm)2 (3) RSME=√n∑i=1(Epi−Epmi)2n (4) 式中:n——样本总数;
Epmi、
ˉEpm ——PM法计算值及平均值;Epi、
ˉEp ——六种方法计算值及平均值。同时,为进一步分析黄河源区各简便估算方法在空间尺度的适用性,本文对各方法计算的潜在蒸散量多年平均值进行反距离权重插值,并以PM法为标准,对比6种简易算法与PM法二者估计值的空间分布之间的差异。
3. 结果与分析
3.1 未经修正时各方法估算效果分析
3.1.1 黄河源区潜在蒸发量年值估算效果

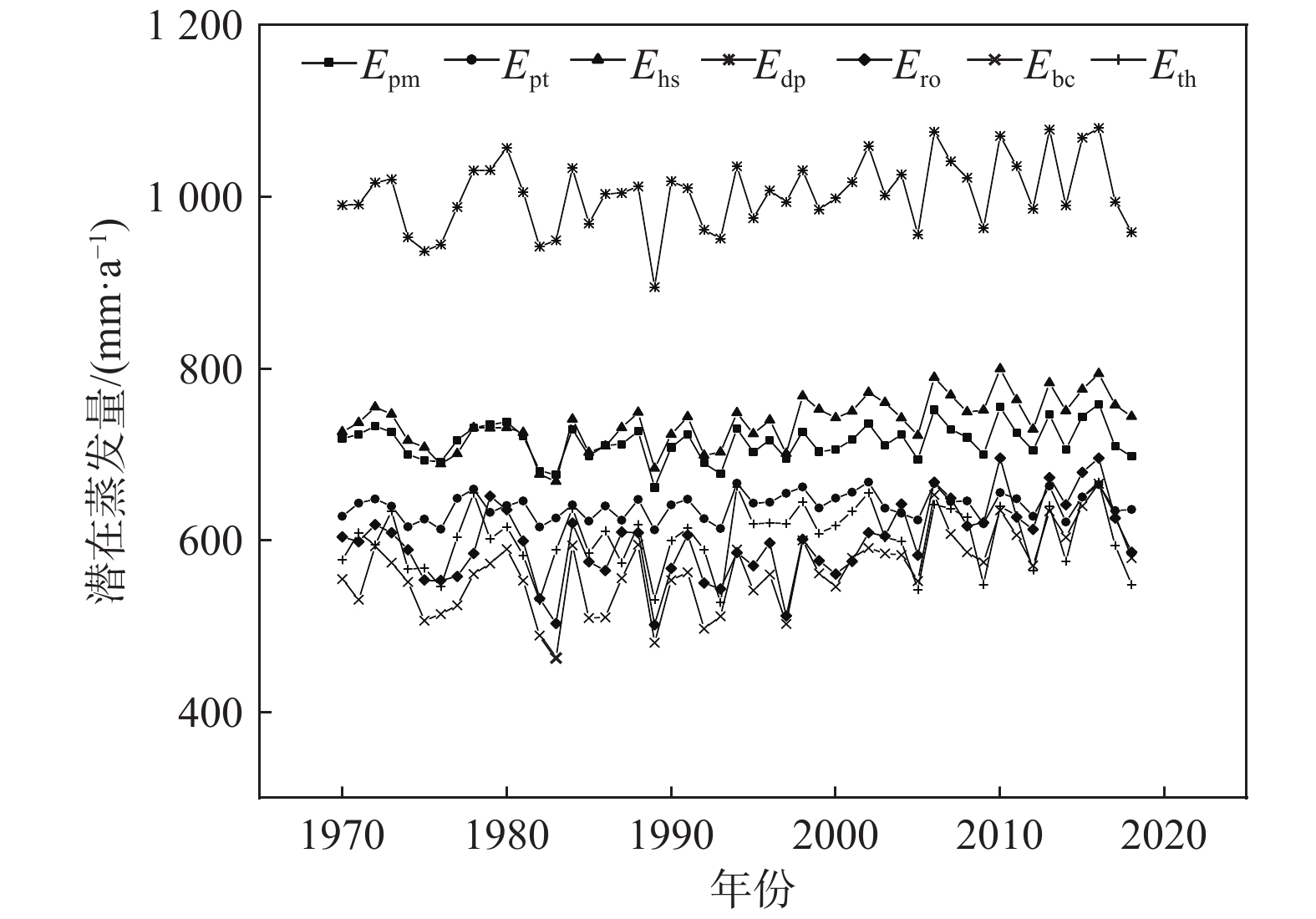

图2是各原始公式估算的潜在蒸散量年值序列。从图2可以发现,7 种公式估算结果在50年间呈现微弱的上升趋势,这是因为受局部地形的影响,各地区
潜在蒸散发或表现为上升趋势,或表现为下降趋势[22],导致黄河源区整体潜在蒸散发的上升趋势并不明显,这与刘昌明等[23]指出的1960—2007年黄河源区潜在蒸散发呈现微弱上升趋势的结论基本一致。虽然6 种方法与PM法二者估算值的年代际变化趋势大致相同,均于80年代达到最低值,然而各方法与PM法的拟合度存在较大的差异,PM法与HS法计算的黄河源区年潜在蒸散量变化范围为700~800 mm/a,DP法估算值在900~1100 mm/a,其余方法的计算结果在500~700 mm/a之间。HS法的年值序列与PM法最为接近,且年际波动趋势与标准PM法基本一致,表明HS法可以较好地反映出黄河源区潜在蒸散发的年代际和年际变化,这与HS法最早在美国西部干旱地区提出[24]因而在干旱气候下应用效果较好有关。DP法存在显著高估的现象,这或许是原始经验系数过大的缘故,表明未经系数修正的DP法不宜直接应用于黄河源区。RO法、BC法和TH法则存在显著低估的现象,这是由于近年来黄河源区气候趋于暖湿化[1],使得仅考虑温度的BC法和TH法变化幅度较大,同时由于黄河源区大风天数减少、风速降低,导致RO法计算的潜在蒸散量偏低。 3.1.2 黄河源区潜在蒸散量月值估算效果

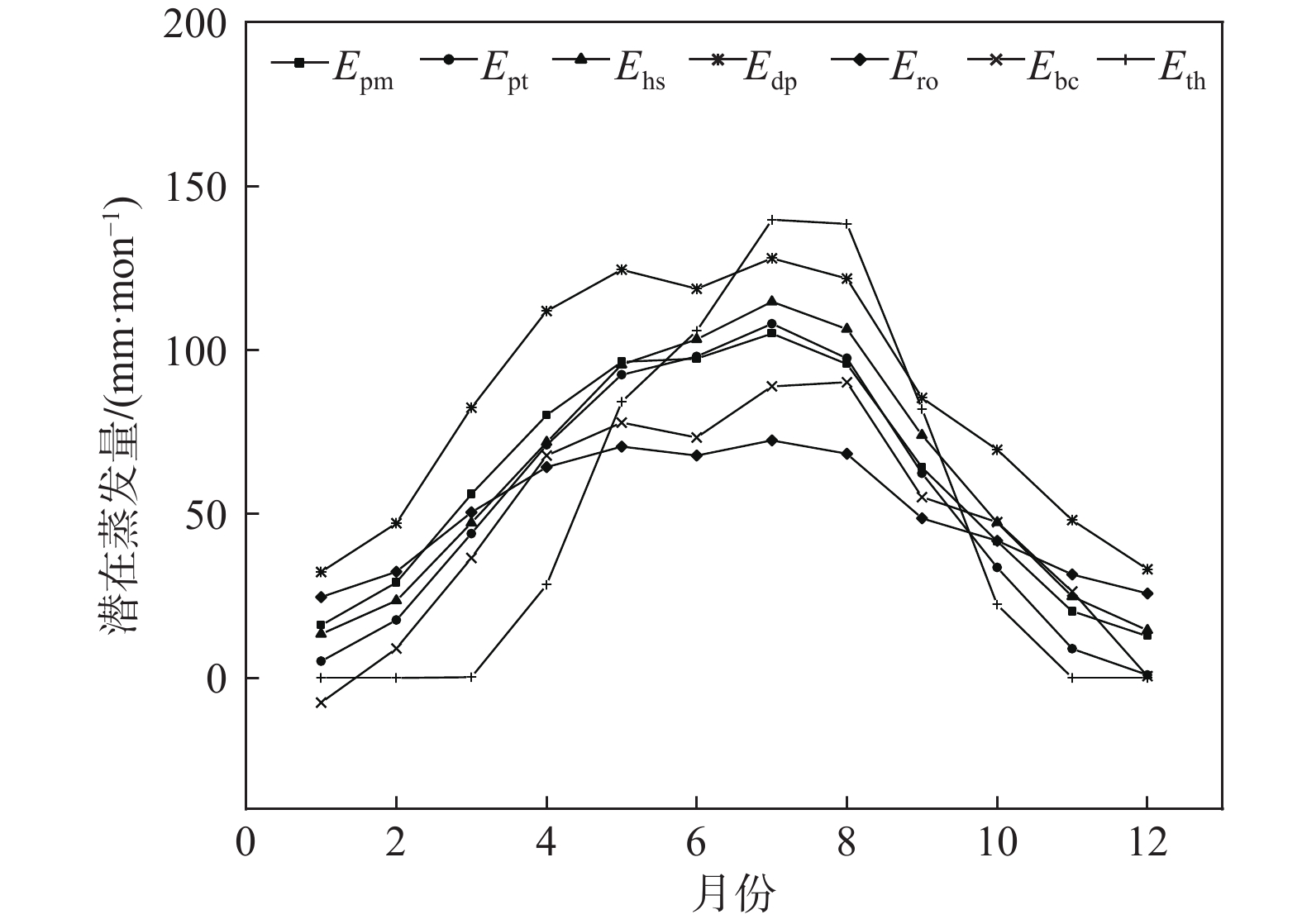

从图3可以看出,各方法估算值均在7月达到蒸发峰值,呈现出中间高两边低的特征。月
潜在蒸散量的取值范围在−10~150 mm/mon之间,只有BC法在1月的估算值为负值,其余方法各月的取值均为正值。从走势上看,HS法、PT法及DP法与PM法的走势大致相同,RO法和BC法的走势较PM法平缓,TH法的走势较PM法陡峭。 各方法估算值与PM法的计算结果之间的一致性系数(d)均在0.85以上,HS法和PT法最高,达到了0.98(表2)。各方法决定系数R2在0.71~0.97之间,其中HS法、PT法和DP法3种方法的决定系数均在0.9以上,表明各方法估算值与PM法的计算结果之间的线性相关程度较高,尤其是HS法、PT法和DP法表现最优。再按平均偏差绝对值的大小对各估算方法与PM法二者的估计值之间的偏离程度进行排序,可得:HS法<PT法<TH法<RO法<BC法<DP法。虽然HS法及PT法的均方根误差均约为10 mm/mon,但HS法平均偏差仅为3.49 mm/mon,而PT法为−6.04 mm/mon,即HS法与PM法的吻合程度比PT法更高。未经修正时,HS法与PM法二者的估计值最为接近,在本区精度最高。结合图3和表2可以发现,HS法仅6—9月 计算的潜在蒸散量略高,且误差较小,这是由于HS法的估算效果受区域干旱程度影响[5,24-25],在干旱条件下精度更高。其次为PT法,月潜在蒸散量的平均偏差为−6.04 mm/mon。PT法的计算结果在辐射最强的5—9月与PM法估计值较接近,其余月份因太阳辐射较弱而远低于PM法估计值,故整体平均偏差为负值。DP法计算的潜在蒸散量全年显著偏高,而BC法和RO法计算的潜在蒸散量5—9月显著偏低,这或许是由于黄河源区5—9月潜在蒸散量对相对湿度和风速的敏感性偏小,且其敏感性分别于6月和7月达到最低值[26],使得DP法和RO法夏季误差较大。TH法仅需要月均温一个参数,其估算效果受气温影响而变化幅度较大,温度较低时TH法计算的潜在蒸散量显著偏低,而温度较高时则显著偏高。Xu等[27]研究表明TH法的应用效果亦受水分含量影响,在有充足水分供于蒸发的山谷地区最为适用。综合图2、图3和表2可以看出,利用原始系数估算潜在蒸散量时,时间尺度上HS法与PM法误差最小,适用性最强。
表 2 未经修正时各估算方法月潜在蒸散量估算效果 Table 2. Monthly potential evapotranspiration estimation effect of each estimation method without correction方法 月平均 潜在蒸散量/
(mm·mon−1)平均偏差/
(mm·mon−1)d R2 均方根误差/
(mm·mon−1)PM法 59.58 / / / / HS法 61.41 3.49 0.98 0.93 10.59 PT法 53.32 −6.04 0.98 0.97 9.90 TH法 50.11 −8.75 0.87 0.76 32.48 RO法 49.91 −9.16 0.86 0.71 21.33 BC法 47.15 −10.69 0.92 0.80 19.85 DP法 83.62 23.84 0.89 0.95 25.25 3.1.3 各估算方法计算的多年平均值空间分布

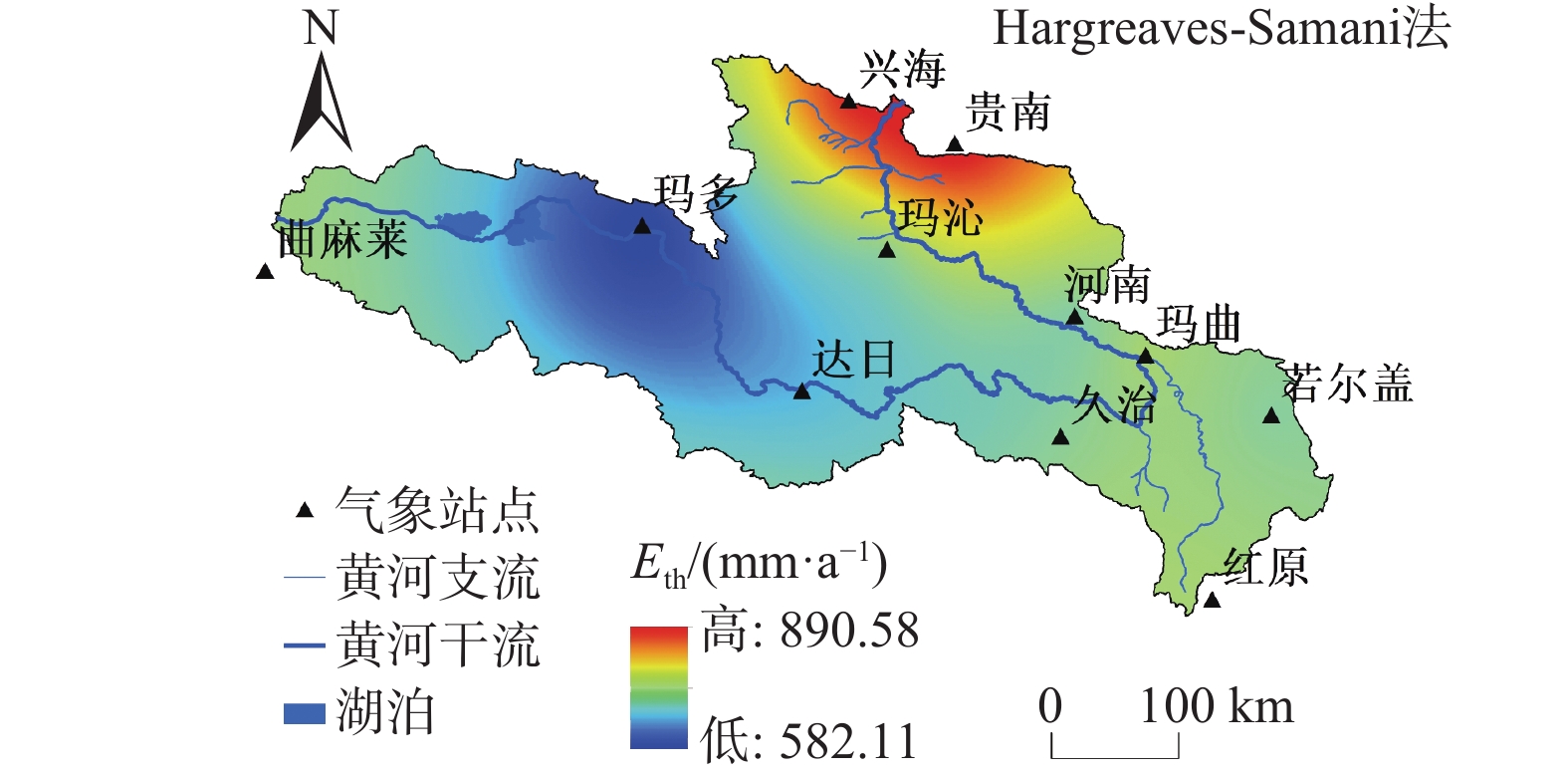

为进一步分析各简易估算方法在黄河源区空间尺度上的适用性,本文对7 种方法估算的多年平均潜在蒸散量进行空间插值,插值结果见图4。从图4可以看出,PM法估算的潜在蒸散量空间分布呈现由南向北递增的趋势,变化范围为676.40~785 mm/a,多年平均潜在蒸散量为714.96 mm/a。其中,兴海和贵南两县是潜在蒸散量空间分布的高值中心,为778~787 mm/a;玛沁、达日、久治和河南等4县为低值中心,为672 ~696 mm/a。西北部及东南部的曲麻莱和红原等县潜在蒸散量为708 ~735 mm/a 。
对比分析6种简易算法与PM法二者计算值的空间分布,可以发现,各简便方法在黄河源区空间尺度上的应用效果不尽相同。除PT法外,其余方法均在空间上体现出了北部兴海及贵南县的高值中心。PT法估算的潜在蒸散量高值中心为东南部若尔盖县,年潜在蒸散量
空间分布上呈现由东向西递减的趋势,在中部地区误差较大,达98.19 mm/a。HS法估算值整体与PM法的计算结果相近,仅在东南部红原县、久治县、河南县和若尔盖县计算结果偏高,误差约84.4 mm/a。DP法在整个区域计算结果偏高现象明显,平均误差达288 mm/a。RO法、TH法和BC法计算值明显偏低,误差分别为116.04,113.64,149.16 mm/a。结合各方法空间特征和黄河源区已有的潜在蒸散量 与气象因子的敏感性分析[12,28],黄河源区各简易估算方法计算结果的空间分布与其所含气象因子的敏感性的空间变化基本一致,表明各简易估算方法的适用区域与气象因子敏感性的空间分布密切相关。综合评价各简易方法时间与空间尺度上的估算效果可知,HS法在本区精度最高,适用性最强,这与焦丹丹等[2]在气候干旱的甘肃临泽地区的研究类似。 3.2 黄河源区HS法改进后的估算效果分析
3.2.1 HS公式修正方法
为进一步提高HS法在黄河源区估算潜在蒸散量的适用性,以PM法为参考,对HS法进行改进。利用主成分分析筛选出影响
潜在蒸散量估算效果的主要气象因子,根据各气象因子载荷值判定改进HS法需要引入的气象因子。 表3为HS法中所含的各气象因子之间的相关系数,从表中可以得知:HS法所含的平均气温、日最高气温、日最低气温和净辐射之间具有较高的相关系数,达到了极显著水平。依据特征值大于1的原则,提取了前3 个主成分(表4),累积方差贡献率达到89.505 %,表明前3 个主成分能够解释7 个气象因子对潜在蒸散发的影响。表5列出了各成分的载荷值,可以发现:第一主成分与平均相对湿度、平均气温、日最高气温、日最低气温和净辐射具有较强的相关性;第二主成分与平均相对湿度和日照时数2 个气象因子相关性较好;第三主成分只与平均风速具有显著相关性。
表 3 相关系数矩阵Table 3. Correlation matrix气象因子 平均相对湿度 日照时数 平均气温 日最高气温 日最低气温 平均风速 净辐射 平均相对湿度 1.000 −0.459 0.427 0.281 0.547 −0.169 0.240 日照时数 −0.459 1.000 −0.046 0.139 −0.225 −0.052 0.378 平均气温 0.427 −0.046 1.000 0.941 0.961 0.006 0.740 日最高气温 0.281 0.139 0.941 1.000 0.832 −0.057 0.723 日最低气温 0.547 −0.225 0.961 0.832 1.000 0.040 0.653 平均风速 −0.169 −0.052 0.006 −0.057 0.040 1.000 0.036 净辐射 0.240 0.378 0.740 0.723 0.653 0.036 1.000 注:以上系数均通过0.001的显著性水平检验。 表 4 总方差解释Table 4. Explanation of total variance成分 特征值 方差贡献率/% 累积方差贡献率/% 1 3.653 52.187 52.187 2 1.566 22.378 74.566 3 1.046 14.939 89.505 注:以上系数均通过0.001的显著性水平检验。 表 5 初始因子载荷阵得分Table 5. Component matrix气象因子 第一主成分 第二主成分 第三主成分 平均相对湿度 0.531 −0.661 −0.167 日照时数 −0.027 0.929 −0.199 平均气温 0.982 0.019 0.052 日最高气温 0.922 0.203 −0.038 日最低气温 0.954 −0.178 0.105 平均风速 −0.026 0.106 0.981 净辐射 0.804 0.426 −0.009 注:以上系数均通过0.001的显著性水平检验。 由以上分析可知:第一、第二主成分均与平均相对湿度相关性较高,且第一第二主成分的累积方差贡献率达74.566 %,表明平均相对湿度对于潜在蒸散发影响较大,在本区应用时应当将平均相对湿度引入HS的修正公式:
Ehsc=Ehs+f(RHmean) (5) 式中:Ehs——原HS公式计算的潜在蒸散量;
Ehsc——HS公式引入平均相对湿度因子后的逐 日潜在蒸散量;
f(RHmean) ——平均相对湿度函数。以PM法和改进前的HS法计算所得的潜在蒸散量之差(Epm−Ehs)为因变量y,RHmean为自变量x,进行回归分析,得到非线性回归趋势方程为:
y=−0.928ln(RHmean)+3.677 (6) 即非线性回归方程系数a=0.928,b=3.677。通过引入平均相对湿度因子建立的HS修正公式为:
Ehsc=Ehs−0.928ln(RHmean)+3.677 (7) 3.2.2 改进后的HS法时空尺度的修正结果分析
为分析改进后的HS法在黄河源区的应用效果,分别对改进后的HS法时间(年、月)及空间尺度上的适用性进行评估(表6)。PM法计算的多年潜在蒸散量平均值为714.96 mm/a,原HS法为736.97 mm/a,误差为22.01 mm/a,改进后的HS法多年平均值为708.79 mm/a,误差为−6.17 mm/a,多年月平均值与PM法的误差也从1.83 mm/mon降到0.51 mm/mon,意味着改进后的HS法的计算精度优于未经修正的HS法。
表 6 改进后的HS法计算潜在蒸散量在时间尺度的估算效果Table 6. Estimation effect of the potential evapotranspiration calculated by the improved HS method on the time scale方法 多年平均/(mm·a−1) 月平均/(mm·mon−1) PM法 714.96 59.58 原HS法 736.97 61.41 改进HS法 708.79 59.07 图5为改进HS法与PM法的月潜在蒸散量
拟合效果,改进后的HS法月 潜在蒸散量与PM法拟合良好。一年中有7个月份计算值大致相等,其余月份也较为接近潜在蒸散量,最大的差值出现在4月,仅为7.39 mm/mon。 图6为改进后的HS法潜在蒸散量多年平均值的空间分布,对比图4与图6,可以发现,改进后的HS法的估算值与PM法的空间分布更为接近。潜在蒸散量高值中心贵南县为890.58 mm/a ,低值中心玛多县为582.11 mm/a,空间分布上呈现由北向南逐渐降低的趋势,与PM法空间分布趋势相同。东南部红原县、河南县、久治县和若尔盖县,平均误差由84.4 mm/a 降至20.42 mm/a。表明引入平均相对湿度因子后,HS法描述气候相对湿润的黄河源区东南部潜在蒸散量的能力得以提升。
表7为HS法改进前后的平均偏差变化情况。HS法改进后,其平均偏差有着显著的降低,黄河源区整体的平均偏差由3.49 mm/mon降至1.03 mm/mon,与PM法偏离程度变小。在相对湿度大的河南、红原、久治、若尔盖和玛曲等5县,改进后的HS公式平均偏差显著降低,平均降幅为5.33 mm/mon,尤以气候最为湿润的红原县修正效果为优,平均偏差降辐最大,达7.38 mm/mon。相对湿度较小的中部和西北部,除玛沁县和曲麻莱县的平均偏差降低之外,其余地区的MBE表现出1~3 mm/mon的上升,意味着HS法的修正效果与相对湿度有一定联系。
表 7 HS法改进前后月潜在蒸散量平均偏差空间分布 Table 7. The spatial distribution of the average error of monthly potential evapotranspiration before and after HS method improvement区域 行政区 平均相对湿度/% 改进前平均偏差(MBE1)/(mm·mon−1) 改进后平均偏差(MBE2)/(mm·mon−1) |MBE2|−|MBE1|/(mm·mon−1) 东南部 河南 63.90 5.67 1.02 −4.65 红原 69.70 11.16 3.78 −7.38 久治 65.40 8.62 3.25 −5.37 若尔盖 67.40 6.46 0.10 −6.36 玛曲 61.50 3.26 0.36 −2.9 中部 达日 60.70 0.20 −2.87 2.67 贵南 53.20 7.77 9.50 1.73 玛沁 60.90 5.62 2.38 −3.24 兴海 50.50 4.03 7.98 3.95 西北部 玛多 56.80 −10.59 −11.42 0.83 曲麻莱 54.10 −3.84 −2.72 −1.12 黄河源区平均值 60.40 3.49 1.03 −2.46 注:|MBE2|−|MBE1|代表HS法与PM法估算值偏离程度的变化。|MBE2|−|MBE1|为负表示HS改进后与PM法偏离程度变小,反之则偏离程度变大。 综合分析HS法改进前后在黄河源区时间及空间尺度上的应用效果,可以看出,引入平均相对湿度因子改进HS法,能够有效解决HS法在黄河源区东南部红原县、河南县、玛曲县、久治县和若尔盖县精度不高的问题。而且,随着近年来黄河源区日趋暖湿化,在未来气候条件下改进后的HS法将极大地提升潜在蒸散量的估算精度,在本区有着较好的应用前景。
4. 结论
(1)通过计算,黄河源区多年平均潜在蒸散量为714.96 mm/a,年内蒸散能力最大的月份出现在7月,为105.03 mm/mon。空间分布呈现由北向南逐渐降低的趋势,蒸散能力的高值中心为北部的贵南县,年潜在蒸散量达785.28 mm/a。
(2)6 种估算方法中,HS法无论是时间还是空间尺度,均与PM法的差值最小。其年、月值的时间序列最为接近PM法,在黄河源区的适用性最强。但仍存在红原县、河南县、若尔盖县、玛曲县及久治县精度不高的问题,需要根据区域特性进行修正。
(3)通过主成分分析,发现由于黄河源区东南部气候湿润,原HS公式未考虑平均相对湿度对潜在蒸散量
估算效果的影响,导致HS法在东南部红原等县误差较大。针对此问题,本文在HS公式中引入平均相对湿度因子,将HS公式修正为 Ehsc=Ehs−0.928ln(RHmean)+ 3.677 。HS法改进之后,黄河源区整体的年潜在蒸散量的平均偏差由−22.008 mm/a降至6.174 mm/a;月潜在蒸散量的平均偏差由3.487 mm/mon降至1.031 mm/mon;空间尺度上,黄河源区东南部的红原县、河南县、若尔盖县、玛曲县及久治县的潜在蒸散量的平均偏差明显降低。表明HS法改进后,在黄河源区的计算精度和适用性得到进一步提升。 -
表 1 潜在蒸发量估算公式
Table 1 Estimation formula of potential evapotranspiration
方法 公式 参数含义 优点 不足 PM法[15] Epm=0.408Δ(Rn−G)+γ900T+273U2(es−ea)Δ+γ(1+0.34U2) Δ为温度对饱和水汽压曲线的斜率/(kPa⋅∘C−1);Rn和G分别为地表净辐射和日土壤热通量/(MJ⋅m2⋅d−1);γ为干湿表常数/(kPa⋅∘C−1);T为日平均气温/∘C;U2为2 m处风速/(m·s−1);es和ea分别为饱和水汽压和实际水汽压/kPa 联合国粮农组织推荐的首选方法,物理意义强,综合考虑了辐射项和风速项 需要的气象资料及模型参数多,在资料短缺的地区应用受到限制 BC法[16] Ebc=0.85p(0.46Ta+8.13) p为白天天数占全年白天天数的百分比;Ta为月平均气温/∘C 所需资料和参数少,计算
简便计算精度较低 TH法[17] Eth={0,Ta<0∘C1.6C(10TaI)β,0∘C≤Ta≤26.5∘CC(−415.85+32.24Ta−0.43(Ta)2),Ta>26.5∘C I为年温度效率指数;β为热量指数的函数;C=d⋅N/360,其中d为月平均日照时数,N为每月天数 基于水量平衡原理提出,计算时仅需月均温度的
数据计算精度受温度影响,夏季偏高 RO法[18] Ero=0.44(1+0.27U2)(es−ea) 参数意义同上 基于空气动力学原理,考虑水汽压和风速的影响 未考虑辐射项影响,在辐射强烈的地区误差较大 HS法[19] Ehs=0.0023×0.408(T+17.8)(Tmax−Tmin)0.5Ra Ra为大气层外太阳辐射/(MJ⋅m2⋅d−1) 需要气象资料较少,适用于干旱半干旱地区 未考虑风速、湿度的影响 DP法[20] Edp=0.408b⋅ΔΔ+γ⋅Rs−0.3 b为基于风速和湿度的修正系数,Rs为短波太阳辐射/(MJ⋅m2⋅d−1) 需要的参数较少,计算
简便未考虑蒸发潜热的影响 PT法[21] Ept=1.26ΔΔ+γ(Rn−G)λ λ为蒸发潜热/(MJ⋅kg−1),其余参数意义
同上需要参数较少,计算简便 未考虑风速项 表 2 未经修正时各估算方法月
潜在蒸散量估算效果 Table 2 Monthly potential evapotranspiration estimation effect of each estimation method without correction
方法 月平均 潜在蒸散量/
(mm·mon−1)平均偏差/
(mm·mon−1)d R2 均方根误差/
(mm·mon−1)PM法 59.58 / / / / HS法 61.41 3.49 0.98 0.93 10.59 PT法 53.32 −6.04 0.98 0.97 9.90 TH法 50.11 −8.75 0.87 0.76 32.48 RO法 49.91 −9.16 0.86 0.71 21.33 BC法 47.15 −10.69 0.92 0.80 19.85 DP法 83.62 23.84 0.89 0.95 25.25 表 3 相关系数矩阵
Table 3 Correlation matrix
气象因子 平均相对湿度 日照时数 平均气温 日最高气温 日最低气温 平均风速 净辐射 平均相对湿度 1.000 −0.459 0.427 0.281 0.547 −0.169 0.240 日照时数 −0.459 1.000 −0.046 0.139 −0.225 −0.052 0.378 平均气温 0.427 −0.046 1.000 0.941 0.961 0.006 0.740 日最高气温 0.281 0.139 0.941 1.000 0.832 −0.057 0.723 日最低气温 0.547 −0.225 0.961 0.832 1.000 0.040 0.653 平均风速 −0.169 −0.052 0.006 −0.057 0.040 1.000 0.036 净辐射 0.240 0.378 0.740 0.723 0.653 0.036 1.000 注:以上系数均通过0.001的显著性水平检验。 表 4 总方差解释
Table 4 Explanation of total variance
成分 特征值 方差贡献率/% 累积方差贡献率/% 1 3.653 52.187 52.187 2 1.566 22.378 74.566 3 1.046 14.939 89.505 注:以上系数均通过0.001的显著性水平检验。 表 5 初始因子载荷阵得分
Table 5 Component matrix
气象因子 第一主成分 第二主成分 第三主成分 平均相对湿度 0.531 −0.661 −0.167 日照时数 −0.027 0.929 −0.199 平均气温 0.982 0.019 0.052 日最高气温 0.922 0.203 −0.038 日最低气温 0.954 −0.178 0.105 平均风速 −0.026 0.106 0.981 净辐射 0.804 0.426 −0.009 注:以上系数均通过0.001的显著性水平检验。 表 6 改进后的HS法计算潜在蒸散量在时间尺度的估算效果
Table 6 Estimation effect of the potential evapotranspiration calculated by the improved HS method on the time scale
方法 多年平均/(mm·a−1) 月平均/(mm·mon−1) PM法 714.96 59.58 原HS法 736.97 61.41 改进HS法 708.79 59.07 表 7 HS法改进前后月
潜在蒸散量平均偏差空间分布 Table 7 The spatial distribution of the average error of monthly potential evapotranspiration before and after HS method improvement
区域 行政区 平均相对湿度/% 改进前平均偏差(MBE1)/(mm·mon−1) 改进后平均偏差(MBE2)/(mm·mon−1) |MBE2|−|MBE1|/(mm·mon−1) 东南部 河南 63.90 5.67 1.02 −4.65 红原 69.70 11.16 3.78 −7.38 久治 65.40 8.62 3.25 −5.37 若尔盖 67.40 6.46 0.10 −6.36 玛曲 61.50 3.26 0.36 −2.9 中部 达日 60.70 0.20 −2.87 2.67 贵南 53.20 7.77 9.50 1.73 玛沁 60.90 5.62 2.38 −3.24 兴海 50.50 4.03 7.98 3.95 西北部 玛多 56.80 −10.59 −11.42 0.83 曲麻莱 54.10 −3.84 −2.72 −1.12 黄河源区平均值 60.40 3.49 1.03 −2.46 注:|MBE2|−|MBE1|代表HS法与PM法估算值偏离程度的变化。|MBE2|−|MBE1|为负表示HS改进后与PM法偏离程度变小,反之则偏离程度变大。 -
