基于正交试验的不同胶结强度Bimrock岩体力学特性试验研究

吴迁, 魏继红, 刘刚, 施威, 李凯

吴迁,魏继红,刘刚,等. 基于正交试验的不同胶结强度Bimrock岩体力学特性试验研究[J]. 水文地质工程地质,2023,50(6): 120-128. DOI: 10.16030/j.cnki.issn.1000-3665.202210014
引用本文: 吴迁,魏继红,刘刚,等. 基于正交试验的不同胶结强度Bimrock岩体力学特性试验研究[J]. 水文地质工程地质,2023,50(6): 120-128. DOI: 10.16030/j.cnki.issn.1000-3665.202210014
WU Qian, WEI Jihong, LIU Gang, et al. An experimental study of the mechanical properties of the Bimrock rock mass with different cementing strength based on orthogonal tests[J]. Hydrogeology & Engineering Geology, 2023, 50(6): 120-128. DOI: 10.16030/j.cnki.issn.1000-3665.202210014
Citation: WU Qian, WEI Jihong, LIU Gang, et al. An experimental study of the mechanical properties of the Bimrock rock mass with different cementing strength based on orthogonal tests[J]. Hydrogeology & Engineering Geology, 2023, 50(6): 120-128. DOI: 10.16030/j.cnki.issn.1000-3665.202210014

基于正交试验的不同胶结强度Bimrock岩体力学特性试验研究

基金项目: 国家自然科学基金项目(41672258)
详细信息
    作者简介:

    吴迁(1998-), 男, 硕士研究生, 主要从事岩土体结构特征及稳定性方面的研究工作。E-mail:wu_qian@hhu.edu.cn

    通讯作者:

    魏继红(1976-),女,博士,教授,主要从事岩土体稳定性工作。E-mail:wjhfish@hhu.edu.cn

  • 中图分类号: TU458;P642.3

An experimental study of the mechanical properties of the Bimrock rock mass with different cementing strength based on orthogonal tests

  • 摘要: Bimrock在不同胶结强度下的力学特性鲜有研究,而胶结强度对Bimrock力学特性和变形破坏特征有着重要影响。为探究不同胶结强度对Bimrock力学特性的影响规律,通过正交试验设计法,开展Bimrock基质配比试验,对不同配比基质试样的强度力学参数进行参数敏感性分析,基于正交试验结果,制作不同胶结强度的Bimrock试样,通过单轴压缩试验,分析不同胶结强度对Bimrock力学特性的影响。结果表明:Bimrock试样的单轴抗压强度和弹性模量与其胶结强度呈正相关,从弱胶结到强胶结,单轴抗压强度从11.02 MPa增加到34.21 MPa,弹性模量从2.11 GPa增加到5.57 GPa;随着胶结强度的增加,试样在变形至破坏的各阶段表面裂纹数量均减少;强胶结试样的压缩破坏模式表现为单条主裂纹的贯通破坏,破坏时间较短,脆性破坏明显;中等胶结试样发生整体与局部剪切破坏,表现为一条明显贯穿整个试样和一条仅贯穿试样下半部分的剪切破坏面;弱胶结试样发生横向拉张破坏,可见多条沿竖直方向的张拉裂纹,局部出现张剪破坏并存的破坏特征,从变形到破坏产生的裂纹较多且较为破碎,破坏时间相对较长。Bimrock岩体工程问题复杂而且较难处理,针对Bimrock力学特性与变形破坏特征的研究对工程建设以及地质灾害防治有重要意义。
    Abstract: The mechanical properties of Bimrock under different cementation strength are rarely studied, and the cementation strength has an important influence on the mechanical properties and deformation and failure characteristics of Bimrock. In order to explore the influence of different cementation strength on the mechanical properties of Bimrock, the proportion test of Bimrock cementation matrix was conducted by using the orthogonal test design method, and the parameter sensitivity analysis was carried out on the strength mechanical parameters of the samples with different proportions of matrix. Based on the orthogonal test results, the Bimrock samples with different cementation strength were made, and the influence of different cementation strength on the mechanical properties of Bimrock was analyzed through the uniaxial compression test. The results show that the uniaxial compressive strength and elastic modulus of the Bimrock specimens are positively correlated with their cementation strength. From weak cementation to strong cementation, the peak uniaxial compressive strength increases from 11.02 MPa to 34.21 MPa, and the elastic modulus increases from 2.11 GPa to 5.57 GPa, respectively. With the increasing bonding strength, the number of surface cracks in each stage from deformation to failure decreases. The compression failure mode of the strongly bonded specimen is the through failure of a single main crack, with short failure time and obvious brittle failure. The overall and local shear failure occurred in the moderately cemented specimen, which is represented by a shear failure surface that obviously penetrates the whole specimen and a shear failure surface that only penetrates the lower part of the specimen. The weak cementation sample is subject to transverse tensile failure. A number of tensile cracks parallel to the vertical direction can be seen, and the failure characteristics of coexistence of tensile and shear failure can be seen locally. From deformation to failure, there are many cracks that are relatively broken, and the failure time is relatively long. The engineering problems of Bimrock are complex and difficult to deal with. The research on the mechanical properties and deformation and failure characteristics of Bimrock is of great significance for engineering construction and geological disaster prevention.
  • Block-in-matrix rock(Bimrock)是一种由块石和胶结物质组成的,且前者与后者的强度比大于2的非连续、非均质地质体,力学性质主要受基质、块石以及二者接触面共同控制[12]。从工程角度出发,只要是相对软弱的基质材料中镶嵌有硬质岩块,即使形成时的地质作用、成岩作用以及过程迥异,在工程力学性状的分析模式上都是相似的[3],因此,Medley[1]刻意摒弃地质学上的定义,将类地质体定义为Block-in-matrix rock。砾岩[4]、角砾岩[57]和混杂岩[89]是此类地质体的典型代表。Bimrock力学特性受多种因素影响,包括块石的含量、种类、级配、形状以及胶结物材料的含量、种类、胶结强度等[10],工程中遇到此类地质体往往较难正确分析其力学特性。大量的工程实践也证明,Bimrock岩体工程问题复杂而且较难处理,其引起的破坏形式多样,包括滑坡、崩塌等[6,1112],错误的处理方式会对工程造成严重的破坏,甚至影响人民的生命财产安全。因此,针对Bimrock力学特性与变形破坏特征的研究对工程建设以及地质灾害防治有重要意义。

    国内外已有许多学者对Bimrock进行研究,且大多从块石的角度分析其力学特性以及变形破坏特征。Lindquist[13]对块石体积含量(volumetric block proportion,VBP)为30%~75%的Bimrock试样进行单轴压缩试验,结果表明,试样破裂面一般会绕过其内部块石,且随着试样VBP的增加,试样弹性模量和摩擦角增加,而单轴抗压强度(uniaxial compressive strength,UCS)和黏聚力减小。Afifipour等[1415]制备了块石质量含量(rock block proportions,RBP)为70%−90%的Bimrock试样,研究高RBP对Bimrock破坏模式的影响,结果表明RBP在Bimrock的破坏模式中起着重要作用,试样的UCS和破坏应变均随RBP的增加呈指数下降趋势。Afifipour等[10]研究了Bimrock压缩应力-应变曲线的峰后行为,结果表明,当RBP较高时,试样的峰后应力随应变增加小幅下降,而较低RBP的试样其峰后应力随应变增加急剧下降。Medley[16]通过单轴压缩试验观察Bimrock的破裂面,发现高RBP导致Bimrock黏聚力降低的原因是Bimrock内部块石和基质的接触比会随着RBP的增加而增加,而二者的接触面通常是Bimrock中强度最薄弱的部位。Sonmez等[2,17]对安卡拉地区的火山凝灰岩进行单轴压缩试验,建立了试样UCS与RBP之间的试验相关性,以此估测火山爆发产生的岩石碎片与火山灰混合形成的Bimrock的单轴抗压强度,结果表明,Bimrock试样的UCS取决于其RBP以及块石与基质之间的强度比。Coli等[18]通过大型原位直剪试验对Bimrock进行力学特性分析,发现随着VBP的增加,试样内摩擦角随之增加,而黏聚力随之减小。Kahraman等[67]通过室内试验研究了断层角砾岩的力学特性,结果表明,断层角砾岩等非均质Bimrock的强度取决于RBP、块石与基质的强度比以及试样的尺寸。Sonmez等[19]用石膏、膨胀土和水泥配比不同强度的Bimrock基质,研究了块石和基质的强度比对Bimrock力学特性的影响。Akram等[4]用钢球代替块石,用水泥作为胶结物制备了Bimrock模型试样,发现试样的破坏机理很大程度上受胶结物水泥的强度控制。油新华[20]分析了土石混合体内部结构特点, 将土石混合体分为均质连续体、等效均质连续体、非均质不连续体和结构面控制非连续体4种情况来处理,并通过野外水平推剪试验,对土石混合体的强度变化特征及破坏面形态进行研究。杨忠平等[21]通过室内大型直剪试验,研究了土石混合体剪切变形特征和抗剪强度与块石自身强度的关系,结果表明,随着块石强度的增大,试样破坏时的裂隙密度、抗剪强度以及内摩擦角随之变大。胡峰等[22]通过大型直剪试验,研究了土石混合体在剪切过程中的剪应力跌落现象,发现高含石量和尺寸大于砂土剪切带厚度的块石组成的土石混合体在较大垂直应力(大于200 kPa)作用下易出现剪应力跌落。

    综上所述,国内外学者对Bimrock进行了大量研究,但国外学者大多从块石的角度去分析,而国内学者则是着重于其形成原因及全球板块构造学说上的意义探讨,以及将胶结基质概化为土的土石混合体研究,国内外对不同胶结强度的Bimrock力学特性的研究比较少,而胶结强度对其力学特性和变形破坏特征有着重要的影响,针对不同胶结强度导致Bimrock力学特性变化的研究具有重要理论意义和工程意义。因此,本文基于正交试验敏感性分析结果,通过室内单轴压缩试验,研究不同胶结强度对Bimrock强度特性和破坏特征的影响。

    为研究胶结强度对Bimrock强度特性和破坏特征的影响,采用正交试验设计法,以单轴抗压强度(σc)、弹性模量(E)、黏聚力(c)和内摩擦角(φ)作为力学强度评价指标,配制不同胶结强度的Bimrock基质试样,为后续试验提供基础数据。

    为配制不同胶结强度Bimrock试样基质,以细度为80~120目的石英砂作为配重骨料,以细度为1500目的α型超硬高强石膏和普通硅酸盐水泥作为胶结物。由于α型超硬高强石膏凝固很快,每次制样需添加0.5%石膏质量的缓凝剂,如图1所示。

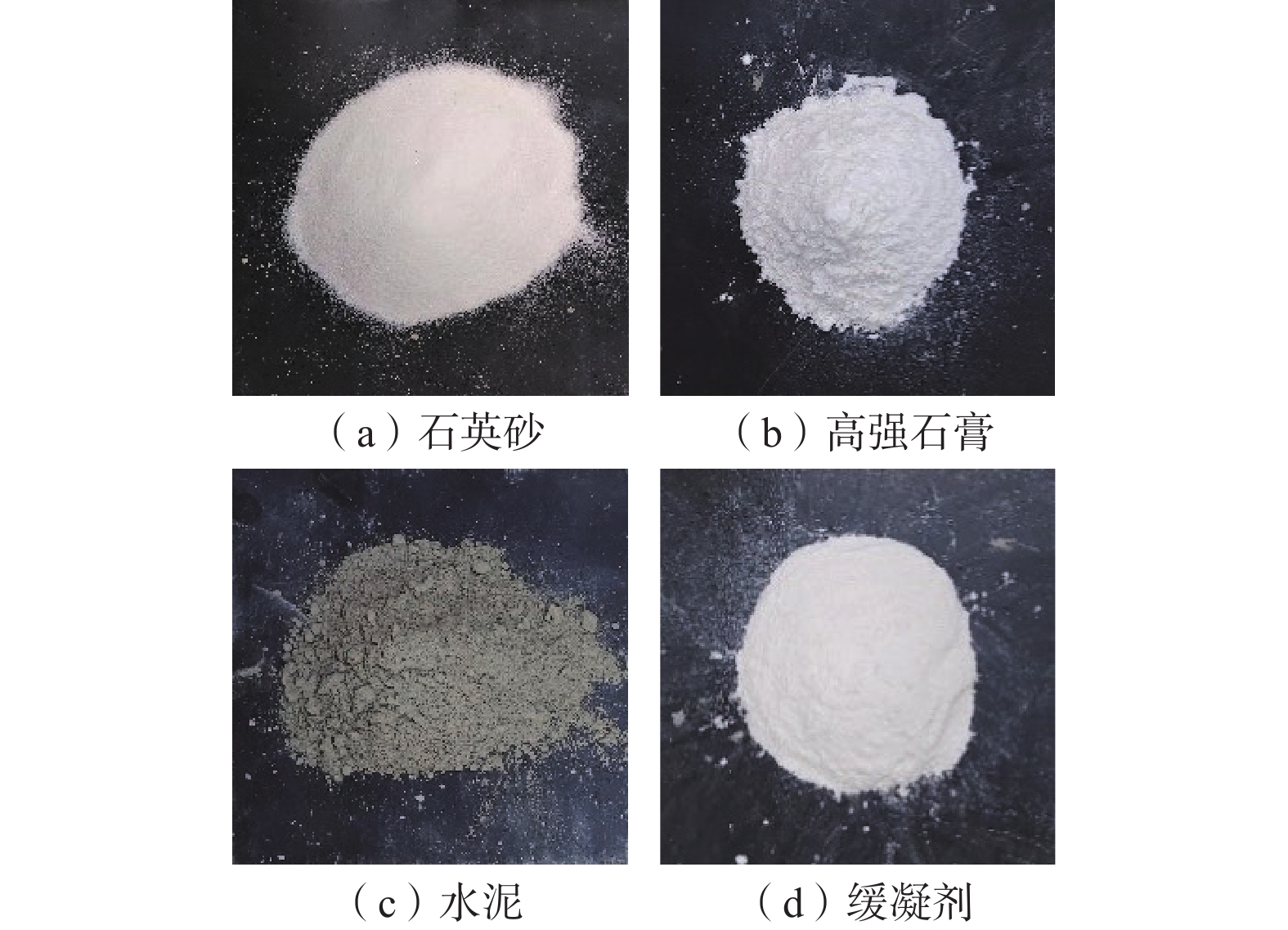

    图  1  试验材料
    Figure  1.  Test materials

    选择石英砂含量(石英砂与固体颗粒总质量之比)、水泥与高强石膏质量比、水含量作为影响因素,每种因素设计3种正交水平,其中,水含量为水质量与固体颗粒总质量的百分比。通过前期预试验确定各因素对应的正交水平值,见表1表2为9组正交配比方案,分别记为J1—J9。

    表  1  各因素水平值
    Table  1.  Level of the factors
    水平组数石英砂/%水泥∶石膏水含量/%
    水平1301.8∶119
    水平2452.4∶120
    水平3603.0∶121
    下载: 导出CSV
    | 显示表格
    表  2  正交配比方案
    Table  2.  Orthogonal matching schemes
    方案 J1 J2 J3 J4 J5 J6 J7 J8 J9
    石英砂/% 30 30 30 45 45 45 60 604 60
    水泥∶石膏 1.8∶1 2.4∶1 3.0∶1 1.8∶1 2.4∶1 3.0∶1 1.8∶1 2.4∶1 3.0∶1
    水含量/% 19 20 21 20 21 19 21 19 20
    下载: 导出CSV
    | 显示表格

    试样制作流程如图2所示。按9种不同配比方案称取各组分材料,将所有材料混合均匀后加入含有0.5%石膏质量的缓凝剂的水,快速搅拌,将混合料分3次注入涂有润滑油的模具中(图2c),将注满混合料的试样盒放在振动器上充分排出气泡(图2d)。在室内常温下养护20 h后脱模(直剪试样盒脱模采用图2e所示空气压缩机),脱模后继续在室内常温环境下养护21 d,制作完成后的试样见图3

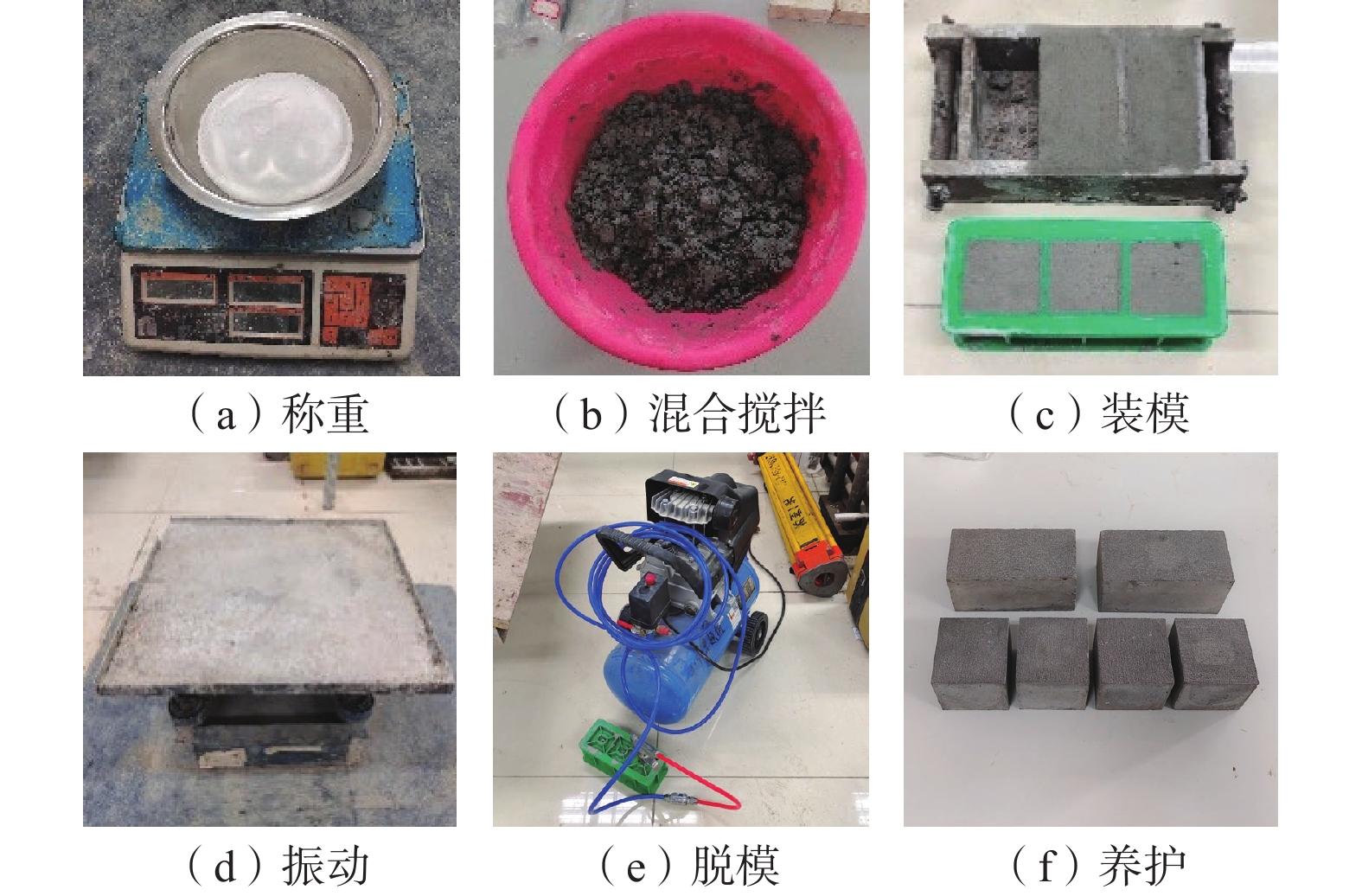

    图  2  制样流程
    Figure  2.  Process of specimen production

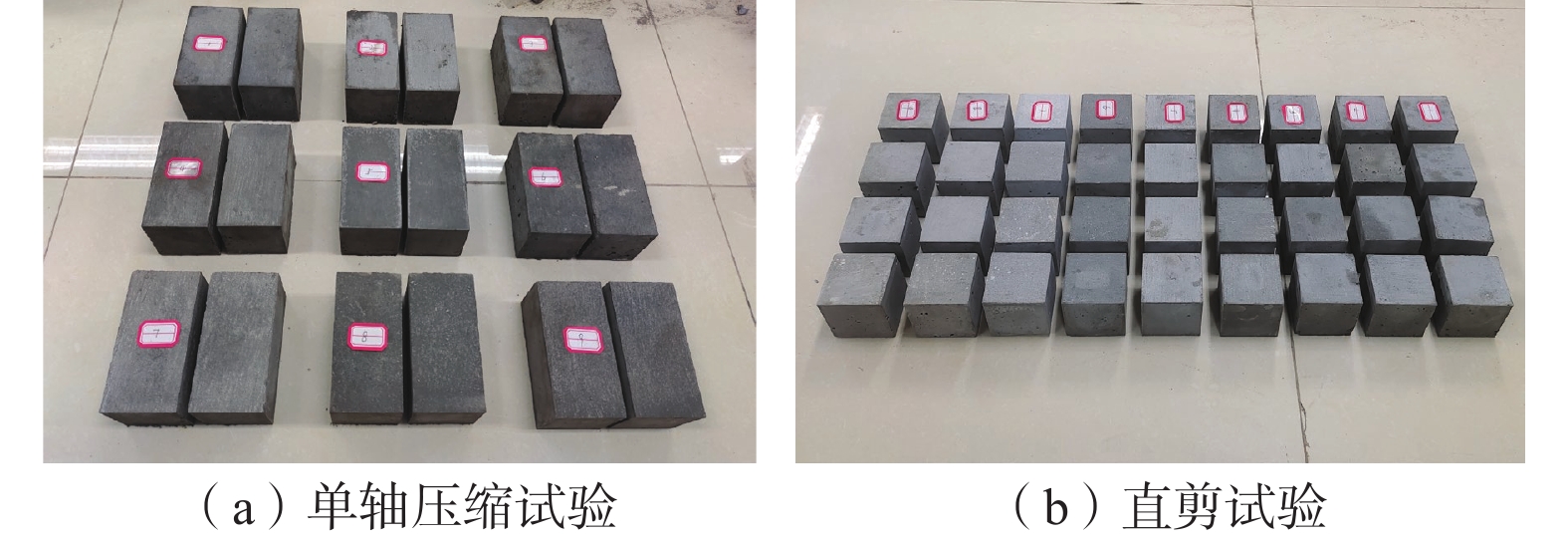

    图  3  不同配比的Bimrock基质试样
    Figure  3.  Bimrock matrix samples with different proportions

    通过室内单轴压缩试验和直剪试验,测得试样σcEc以及φ,试验结果见表3

    表  3  各配比方案试样结果
    Table  3.  Experimental results of the matching schemes
    方案J1J2J3J4J5J6J7J8J9
    σc/MPa20.2123.9629.1216.1321.9223.968.0412.6414.62
    E/GPa3.243.865.013.253.514.502.242.703.68
    c/MPa2.182.613.081.421.792.150.400.781.22
    φ/(°)42.546.734.437.648.542.327.438.636.4
    下载: 导出CSV
    | 显示表格

    根据正交试验理论,由正交设计得到的试验数据常通过敏感性分析进行数据处理,敏感性分析可以通过对每一因素求其极差来分析问题,即由平均试验值中最大值和最小值的差来找到影响指标的主要因素,极差(R)的计算表达式为:

    R=XmaxXmin (1)

    其中,XmaxXmin为各因素各相同水平下的最大值和最小值,其大小反映各因素对指标值的影响程度,极差越大表明该因素的不同水平对指标值产生的差异越大[23]

    将石英砂含量、水泥与石膏质量比和水含量分别记为A因素、B因素和C因素,通过对每一因素求其极差来进行敏感性分析,根据试验结果,分析各因素对试样强度参数的影响,如表4所示。

    表  4  各因素敏感性分析表
    Table  4.  Sensitivity analysis of the factors
    水平组数单轴抗压强度/MPa弹性模量/GPa黏聚力/MPa内摩擦角/(°)
    A因素B因素C因素A因素B因素C因素A因素B因素C因素A因素B因素C因素
    水平124.4314.7918.944.042.913.482.621.331.7041.2035.8041.10
    水平220.6719.5118.243.753.363.601.791.731.7542.8044.6040.20
    水平311.7722.5719.962.874.403.590.802.151.7634.1037.7036.80
    极差12.667.781.721.171.490.121.820.820.068.708.804.30
    下载: 导出CSV
    | 显示表格

    表4可知,试样单轴抗压强度随A因素的增大而减小,随B因素的增大而增大,C因素的变化对单轴抗压强度影响较小;石英砂含量对试样单轴抗压强度影响最大,极差为12.66;其次是水泥与石膏质量比,极差为7.78;水含量影响最小,极差为1.72。3个因素对单轴抗压强度的敏感性从大到小为:A>B>C,其中,石英砂含量对试样单轴抗压强度起控制作用。试样弹性模量随A因素的增大而减小,随B因素的增大而增大,C因素的变化对其影响较小;水泥与石膏质量比对试样弹性模量影响最大,极差为1.49;其次是石英砂含量,极差为1.17;水含量影响最小,极差为0.12。3个因素对弹性模量的敏感性从大到小为:B>A>C,其中,水泥与石膏质量比对试样弹性模量起控制作用。

    试样黏聚力随A因素的增大而减少,随B因素的增加而增加,C因素的变化对黏聚力影响较小;石英砂含量对试样黏聚力影响最大,极差值为1.82,其次是水泥与石膏质量比,极差为0.82;水含量影响最小,极差为0.06。3个因素对黏聚力敏感性从大到小为:A>B>C,其中,石英砂含量对试样黏聚力起控制作用。试样内摩擦角随C因素的增大而减小,与A因素和B因素没有明显单调相关关系;水泥与石膏质量比和石英砂含量对内摩擦角影响均较大,极差分别为8.8和8.7;水含量影响最小,极差为4.3。3个因素对内摩擦角敏感性从大到小为:B>A>C,水泥与石膏质量比、石英砂含量对试样内摩擦角起控制作用。

    通过上述敏感性分析,得到3个影响因素对试样单轴抗压强度、弹性模量、黏聚力和内摩擦角的影响规律。试验结果表明,试样各力学参数变化范围大,规律明显。可以看出,水泥与石膏质量比、石英砂含量对Bimrock基质试样的力学特性起主要控制作用。其中,水泥与石膏质量比对试样弹性模量起主要控制作用,这是由于水泥硬度相对较高,而石膏具有水化膨胀性特点,随着水泥与石膏质量比的增加,试样的弹性模量随之增加。石英砂含量对试样单轴抗压强度和黏聚力起主要控制作用,虽然石英砂在纯基质试样中发挥着一定的骨架作用,但纯基质试样的强度主要由胶结物承担,石英砂含量的增加会增加砂胶二者的交界面,破坏纯基质试样的连续性,导致其胶凝性能变差,结构松散,裂隙很容易沿着弱面发展贯通,从而导致试样整体强度降低。

    为研究不同胶结强度对Bimrock强度特性和变形破坏特征的影响,基于正交试验敏感性分析获得的3种不同胶结强度的Bimrock基质配比方案,制作3组块石含量比相同(RBP为60%)而胶结强度不同的Bimrock试样,通过单轴压缩试验分析其强度特性和变形破坏特征。

    基于正交试验敏感性分析结果,选择表2中的强胶结配比J3、中等胶结配比J5和弱胶结配比J7这3种不同胶结强度配比分别制作强胶结、中等胶结以及弱胶结的Bimrock试样,并分别记为B3、B5和B7。为避免尺寸效应对试验的影响,且满足Bimrock块石和基质的强度比至少为2的条件[2],本次试验选用图4所示的强度大于100 MPa、粒径大小为0.3~0.6 cm的棱状石灰岩块。将制作好的Bimrock试样养护20 h后脱模,再将其放置在室内常温环境下养护21 d,制作好的试样见图5

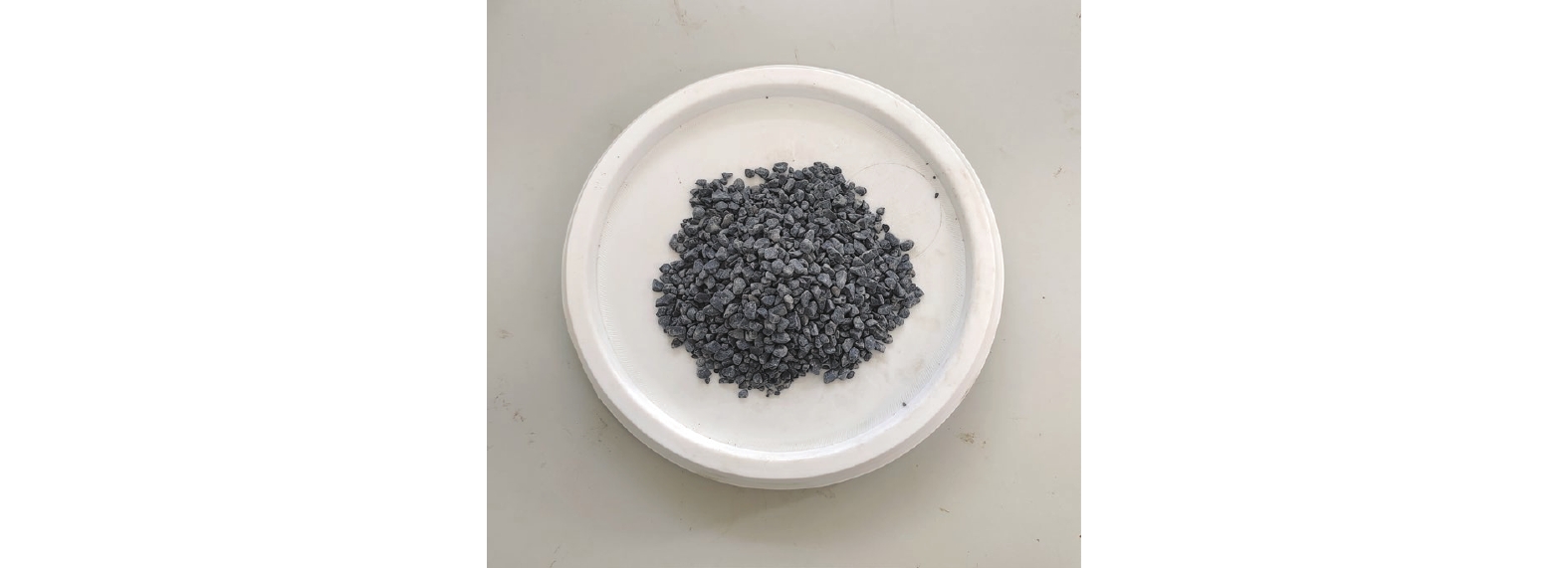

    图  4  棱状石灰岩块
    Figure  4.  Prismatic limestone block

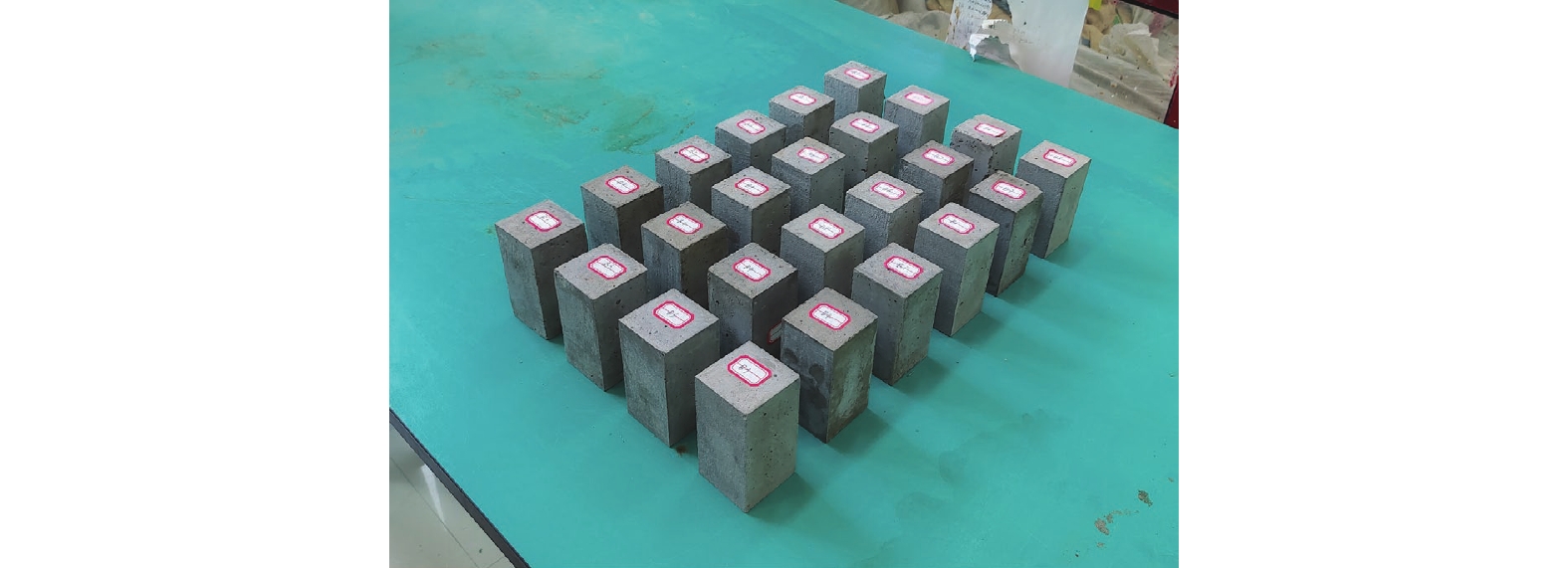

    图  5  Bimrock试样
    Figure  5.  Bimrock specimens

    按3种胶结程度将试样分为3组,每组均设置8个相同的试样作为对比,单轴压缩试验仪器为YAW-2000 B微机控制岩石单轴试验仪。可施加的最大法向压力为2000 kN,仪器活塞行程为0~50 mm,可支持0~25 kN/s的加载速度,加载全过程均由微机自动控制,试验方法和步骤按《工程岩体试验方法标准》(GB/T 50266—2013)[24]执行。

    将B3、B5和B7试样的单轴压缩试验数据进行处理,得到其轴向应力-轴向应变关系曲线(图6)。

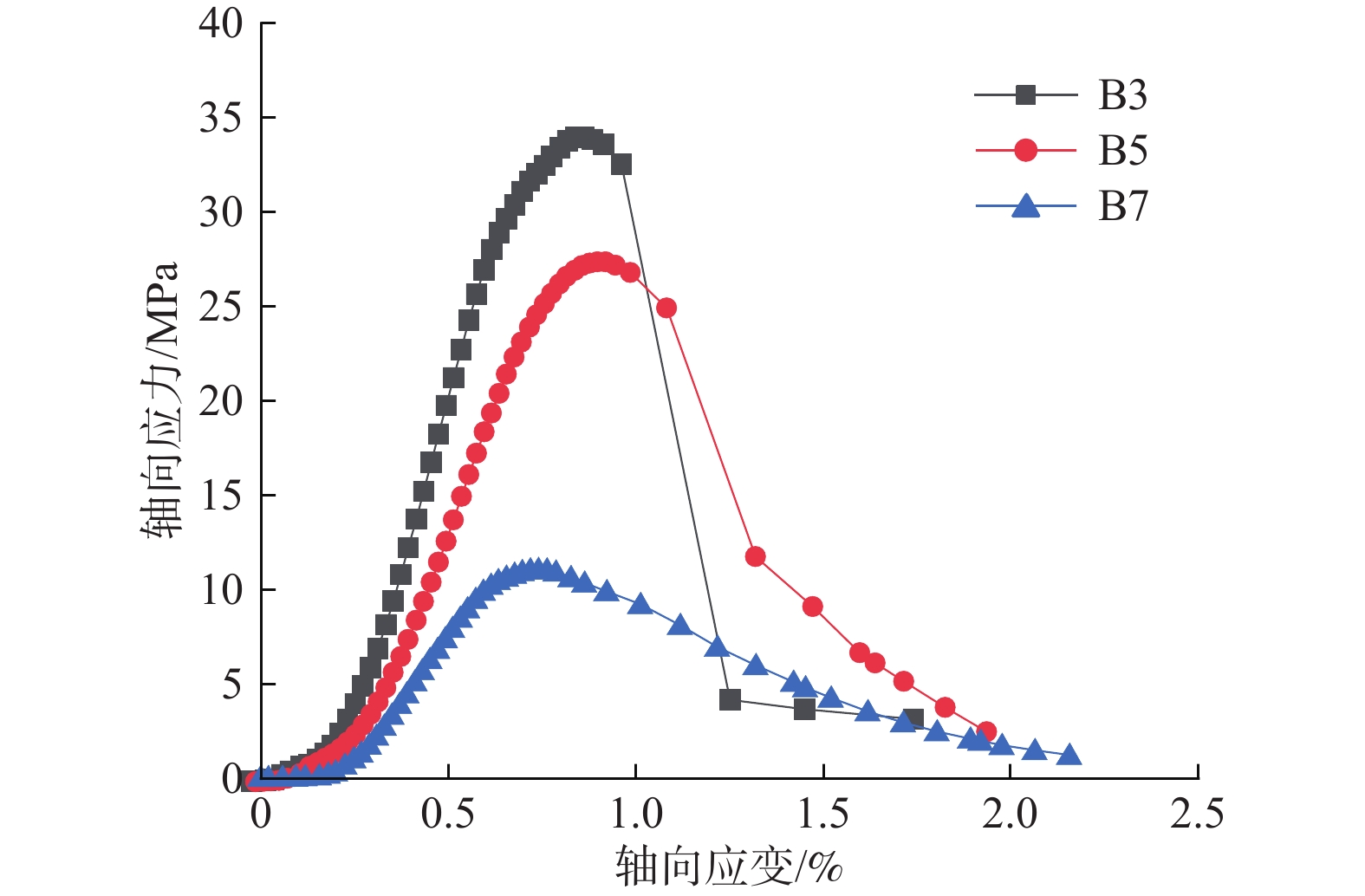

    图  6  单轴压缩试验轴向应力-轴向应变关系曲线
    Figure  6.  Axial stress-axial strain relation curve of the uniaxial compression test

    B3、B5和B7的轴向应力-轴向应变曲线形态一致,均为应变软化型,峰前曲线段均成“S”型,结合文献[25 - 27],可将Bimrock试样单轴压缩试验轴向应力-轴向应变关系曲线分为孔隙裂隙压密、弹性变形至微破裂稳定发展、非稳定破裂发展以及破坏后4个阶段。

    孔隙裂隙压密阶段:试验开始,试样进入压密阶段,试样中原有的微裂隙随应力的增加逐渐闭合,产生早期的非线性变形,在此阶段,轴向应力-轴向应变曲线均呈上凹型;随着应力的增加,曲线逐渐变陡,试样变形模量逐渐增大,表明微裂隙的闭合由快到慢;随着应力的进一步增加,曲线依次进入线弹性变形阶段,这是因为试样内部微裂隙数量随胶结强度的降低而逐渐增加,微裂隙张开度也逐渐变大,延长了试样的压密阶段。

    弹性变形至微破裂稳定发展阶段:经过压密阶段后,Bimrock试样内部的微裂隙在轴向力的作用下逐渐闭合完毕,试样进入弹性变形至微破裂稳定发展阶段,轴向应力-轴向应变曲线呈近似直线关系,随着胶结强度的增加,同一轴向应力下不同胶结强度Bimrock试样的曲线斜率逐渐增加。

    非稳定破裂发展:当应力值大于屈服极限后,试样进入非稳定破裂发展阶段,此阶段微裂隙的发展产生了质的变化,随着应力的增加,曲线呈上凸型,试样发生不可逆的塑性变形,直到达到强度极限,强胶结试样对应的峰值应变明显高于弱胶结试样。

    破坏后阶段:当轴向应力达到峰值后,试样内部裂隙快速发展并贯通,其内部结构完全破坏,峰值后曲线呈应变软化型,轴向应力随轴向应变增大迅速下降,强胶结试样在峰后随应变增加,应力急剧下降,峰后曲线较陡,试样脆性破坏较为明显,而弱胶结试样的峰后应力随应变增加缓慢下降,峰后曲线也较为平缓。

    胶结强度对Bimrock力学特性最直观的影响表现为其强度的变化,而强度参数是表征Bimrock强度变化的指标(表5)。Bimrock试样的单轴抗压强度和弹性模量与其胶结强度呈正相关,从弱胶结(B7)到强胶结(B3),单轴抗压强度从11.02 MPa增加到34.21 MPa,增量百分比为210.44%,弹性模量从2.11 GPa增加到5.57 GPa,增量百分比为163.98%。

    表  5  不同胶结强度Bimrock及纯基质的强度参数
    Table  5.  Strength parameters of Bimrock and pure matrix with different bonding strengths
    试样编号 σc/MPa E/GPa 峰值应变
    /%
    σc增量
    百分比/%
    E增量
    百分比/%
    B7 11.02 2.11 0.76
    B5 27.18 4.19 0.96 146.64 98.58
    B3 34.21 5.57 0.95 210.44 163.98
    J7 8.04 2.24
    J5 21.92 3.51
    J3 29.12 5.01
    下载: 导出CSV
    | 显示表格

    图7为纯基质试样和Bimrock试样强度参数随胶结强度变化的关系曲线,可以看出,随着胶结强度的增加,Bimrock单轴抗压强度和弹性模量随之增加,Bimrock强度参数与纯基质强度参数呈正相关。在进行单轴压缩试验时,试样的抗压强度主要受基质、块石以及二者的接触面三者共同控制,随着胶结强度的增加,Bimrock基质本身的强度、块石和基质之间黏聚力、块石与块石之间摩擦力也随之增加,因此,Bimrock整体的强度也增加。

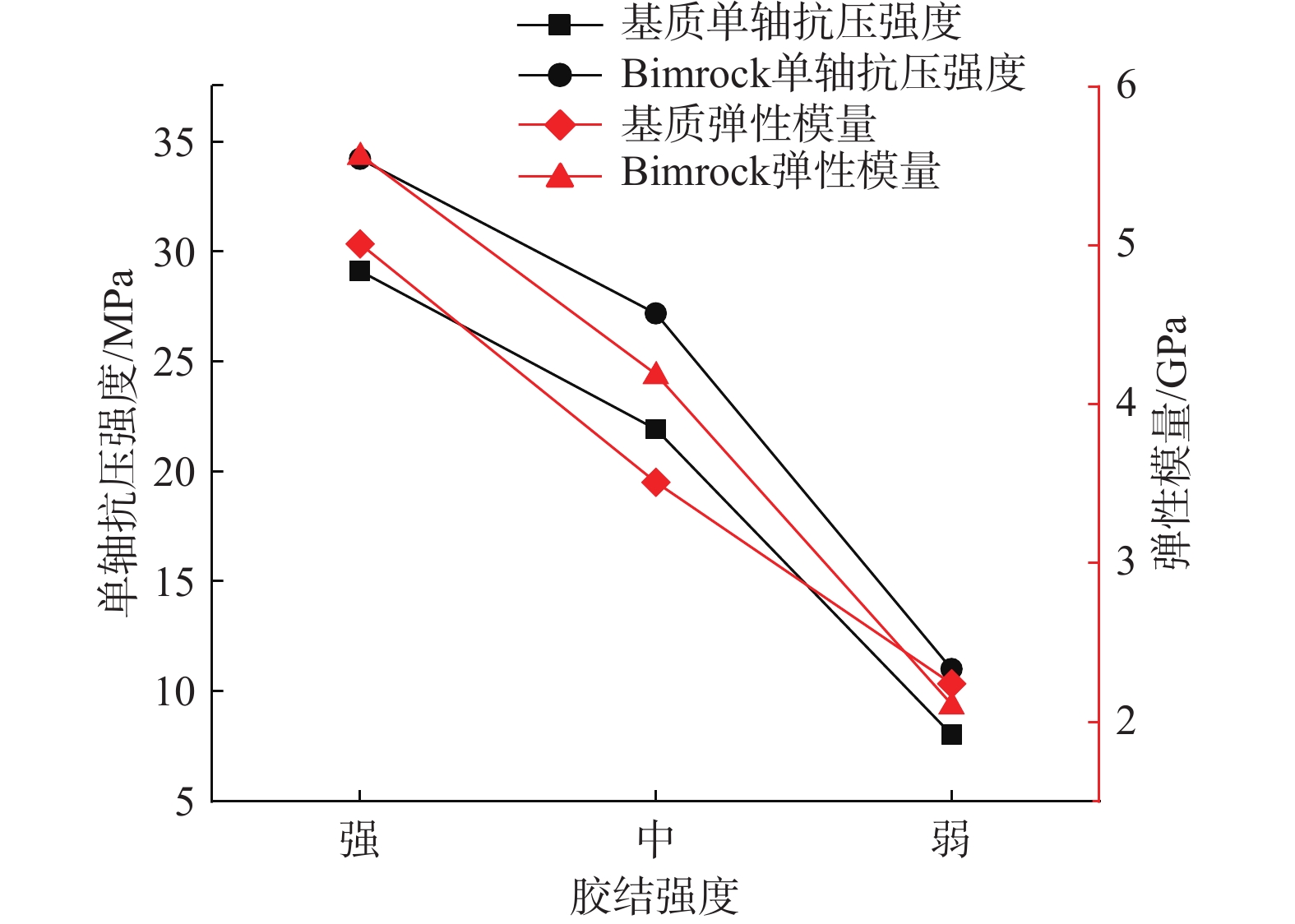

    图  7  单轴抗压强度和弹性模量与胶结强度关系曲线
    Figure  7.  Curves between the uniaxial compressive strength, elastic modulus and cementation strength

    观察Bimrock试样在设定的单轴加载条件下裂纹扩展到破坏的过程,发现从裂纹产生到失稳破坏是一个非常快速的过程,从破坏过程图上逐帧观察试样变形破环过程,其变形到破坏的压缩裂纹扩展过程如图8所示。

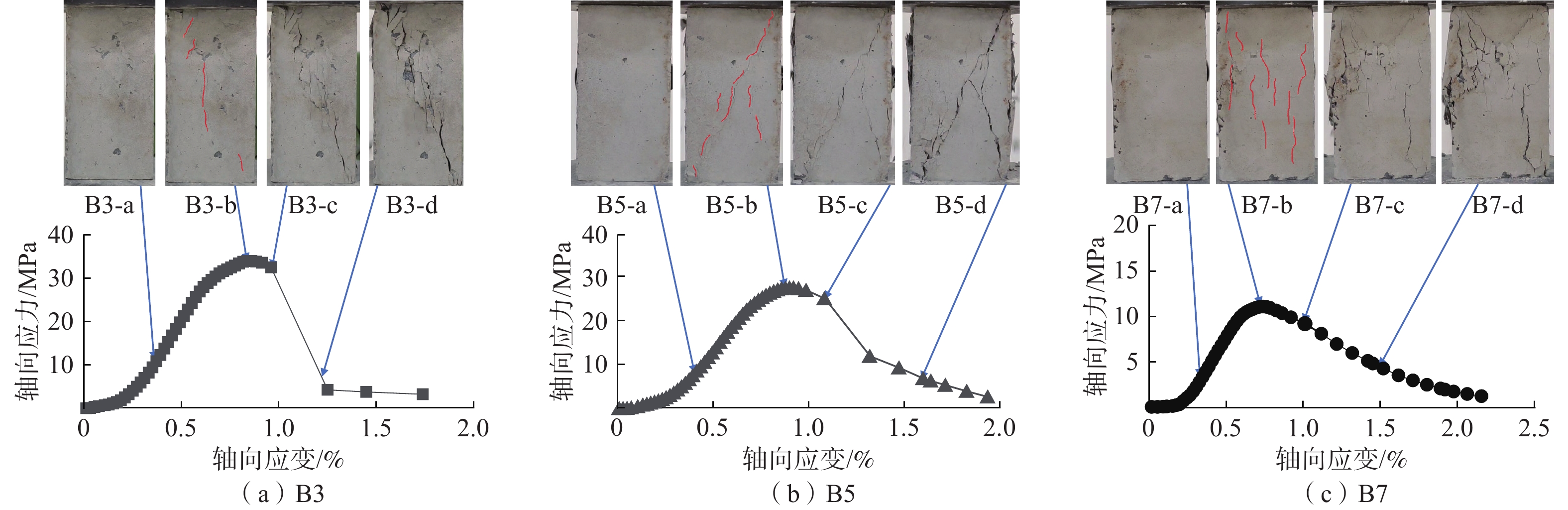

    图  8  Bimrock试样压缩裂纹扩展过程
    Figure  8.  Compression crack propagation process of Bimrock specimens

    试样B3破坏模式为整体剪切滑移破坏,表现为一条主裂纹贯通破坏,破坏时间极短,脆性破坏明显,如图8(a)所示。B3-a属于弹性变形阶段, B3-b承载能力达到最大,在此之前,试样表面出现沿剪切面发展的微小裂纹,可见试样内部同样产生稳定发展的裂纹,随着应力的增加,裂纹之间相互贯通,形成最终的剪切破坏面。

    试样B5破坏模式为“y”型剪切破环,试样发生整体伴随局部的剪切破坏,有一条明显贯穿整个试样和一条仅贯穿试样下半部分的剪切破坏面, 如图8(b)所示。B5-a属于弹性变形阶段, B5-b承载能力达到最大,B5-d属于破坏后阶段。

    试样B7发生横向的拉张破坏,可见多条沿竖直方向的张拉裂纹,且局部出现张剪破坏并存的破坏特征,如图8(c)所示。B7-a属于弹性变形阶段,B7-b承载力达到最大,由于基质胶结强度较弱,试样在达到峰值强度时表面出现大量沿破裂面发展的微小裂纹,裂纹数目明显多于强胶结试样。在试验过程中,弱胶结试样并不像强胶结试样那样发生突然的剪切滑移破坏,而是在表面和内部不断产生轴向的裂纹,直至破坏。

    图8可以看出,试样由裂纹产生、扩展到最后贯通发生失稳破坏,其变形破坏特征随胶结强度的改变有所变化。随着胶结强度的增大,试样的破坏模式由张性破坏转变为剪切破坏,试样在变形直至破坏的各个阶段,其表面裂纹数量均随胶结强度的增加而减少。强胶结试样破坏时间极短,破坏瞬间发出清脆的碎裂声,并伴随一条单斜主裂纹贯通整个试样,表现为明显的脆性破坏,弱胶结试样破坏时间相对较长,从变形到破坏产生的裂纹更多且较为破碎,脆性破坏不明显。

    对试验后的破坏试样进行剥离(图9),发现其内部的剪切破坏面均绕过石灰岩块发展,这是由于石灰岩块的强度远高于基质的强度,二者接触界面的高强度差导致在该处产生了应力集中,当应力大于该部位的抗剪强度时,裂纹首先在该处产生,随着裂纹之间相互贯通,形成最终的破坏面。试样内部存在沿破坏面的微小劈裂面,说明试样内部在剪切破坏的过程中存在劈裂破坏。

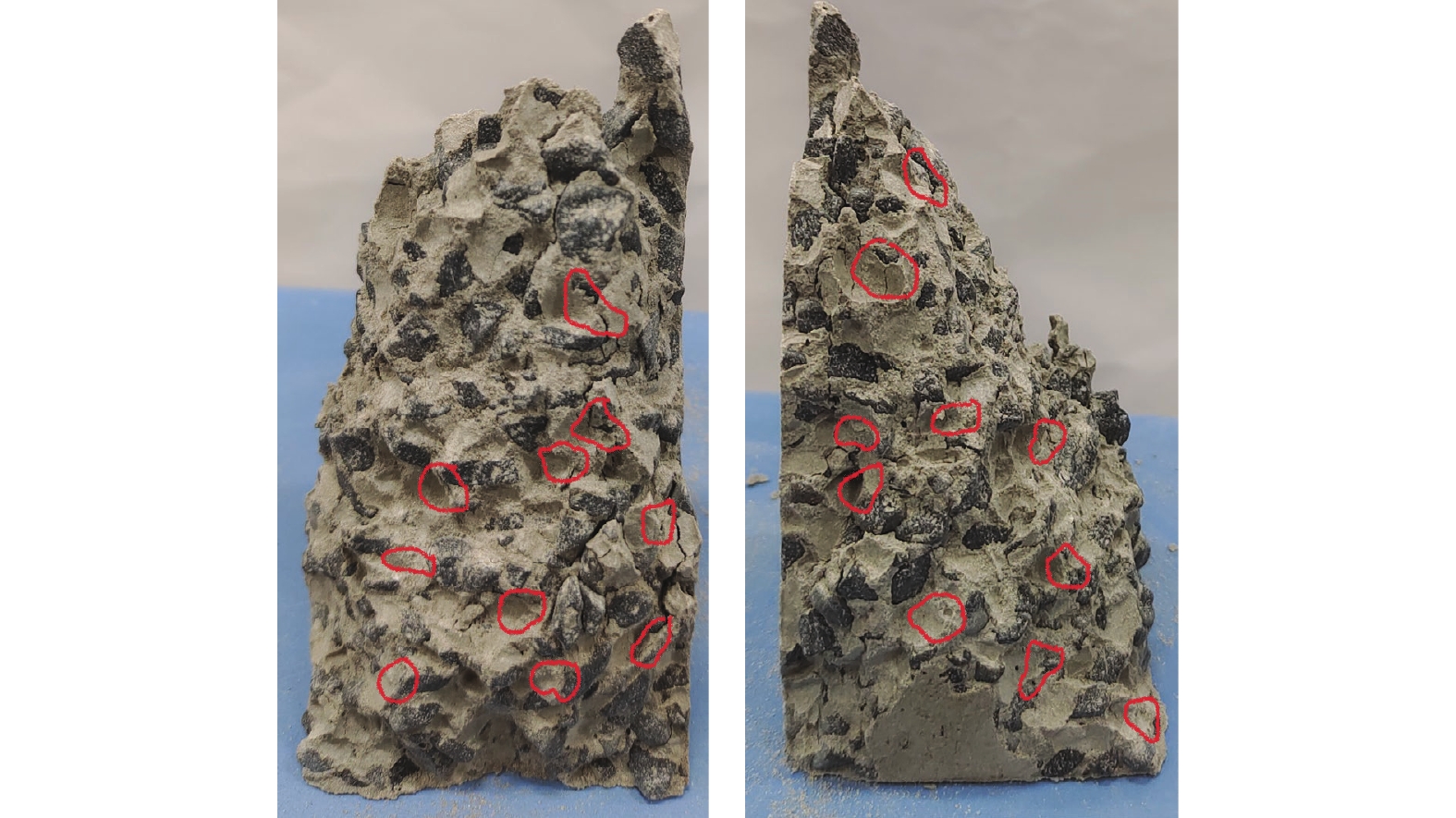

    图  9  试验后的Bimrock破坏试样
    Figure  9.  Damaged bimrock specimen after test

    (1)根据敏感性分析结果,3个因素中,石英砂含量、水泥与石膏质量比对Bimrock基质试样的力学特性起主要控制作用,其中,石英砂含量对试样单轴抗压强度和黏聚力起主要控制作用;水泥与石膏质量比对试样弹性模量起主要控制作用;内摩擦角则主要由二者共同控制。

    (2)Bimrock试样单轴压缩轴向应力-轴向应变曲线表现为应变软化型,试样单轴抗压强度和弹性模量与其胶结强度呈正相关,从弱胶结到强胶结,峰值强度分别从11.02 MPa增加到34.21 MPa,弹性模量从2.11 GPa增加到5.57 GPa。弱胶结试样内部微裂隙数量较多,压缩曲线前期出现明显的压密阶段,峰后应力随应变增加缓慢下降。强胶结试样峰后应力随应变的增加急剧减小,脆性破坏明显。

    (3)强胶结试样的压缩破坏模式表现为其表面只有单条裂纹的贯通破坏,破坏时间较短,脆性破坏明显。中等胶结试样发生整体与局部剪切破坏,压缩破坏模式表现为有一条明显贯穿整个试样和一条仅贯穿试样下半部分的剪切破坏面。弱胶结试样发生横向的拉张破坏,局部出现张剪破坏并存的破坏特征。

    (4)由于砾石的强度远高于基质的强度,导致Bimrock试样内部的剪切破坏面均绕过石灰岩块发展,试样内部存在沿剪切破坏面的微小劈裂面,说明试样内部在剪切破坏的过程中存在劈裂破坏。
